CHENKSE LED-näytöt

Täysin vedenpitävä ulkona toimiva SMD LED-näyttö

Mukautetun kokoinen kiinteä LED-näyttö ulkokäyttöön

Räätälöity koko asiakkaan vaatimuksen mukaan, teräs- tai alumiinikaappisuunnittelu, korkea kirkkaus, kiinteä ulkoasennus LED-näyttö, korkea tasaisuus, erinomainen näyttövaikutelma.

√ Erinomainen näyttötehoste, todenmukainen esitys；

√ Useita suojauksia, erittäin korkea vakaus；

√ Kaksi jäähdytyskanavaa, pidemmät työajat；

√ Laajempi katselukulma, enemmän peitettynä silmämunat；

√ Kätevä huollettavuus, suurempi joustavuus；

√ Patentoitu tekniikka, vallankumouksellinen luovuus；

FW-sarja

FW sarja on CHENKSEn sisätilojen korkean resoluution LED-näytöt. erinomainen saumaton vaikutus. OF-sarja sisältää kaikki tarvittavat toiminnot kiinteän LED-näytön vakauden ja luotettavuuden maksimoimiseksi.

Visuaalinen suorituskyky

Resoluutio: Hienot pikselikorkeudet muodostavat korkean resoluution, joka voi kiinnittää ja pitää ohikulkijoiden huomion .. Pintatoleranssi on alle 0,2 mm, mikä eliminoi tehokkaasti mosaiikki-ilmiön.

Korkea virkistystaajuus: Suuren dynaamisen alueen kuvien 3840 Hz: n virkistystaajuus eliminoi skannausviivat ja välkkymisen näytössä, kun otamme näyttöä. Korkea harmaa asteikko takaa ensiluokkaisen kuvan ja LED-näytöllä on eloisa visuaalinen suorituskyky.

Kontrasti: Kontrastisuhde LED-näyttö antaa terävän kuvanlaadun.
Suuri kirkkaus: LED-näytön kirkkaus voi olla jopa 10000 nitiä. Jopa näyttö on suorassa auringonvalossa, kuva näyttää silti kirkkaalta.

Korkea suorituskyky

Peltikaappi, jossa tiivis kaapeli, sisätila on tilava

IP65-luokitus

IP65 takaa näytön vakaan toiminnan myös äärimmäisissä sääolosuhteissa, kuten alla: korkea lämpötila, matala lämpötila ja korkea kosteus, erityisellä teknisellä käsittelyllä.

Asennustavat:

Ulkopuolinen etupalvelu takapalvelu LED-näyttö kiinnitettynä seinälle, pylväisiin, seisomaan jne. kaikki käytettävissä olevat, ja järjestelmän laitteistoihin sisältyi korttien lähetyslaatikko, prosessori, vastaanottokortit jne.

Matala harmaa

CHENKSE LED dipaalit

Tavalliset LED-näytöt

Korkea virkistys

CHENKSE LED dipaalit

Tavalliset LED-näytöt

Korkea kontrasti

CHENKSE LED dipaalit

Tavalliset LED-näytöt

2k / 4k LED-NÄYTÖT

CHENKSE-LED-NÄYTÖT koostuu monista 16: 9 LED-kaapista.

Tarkkuus voi saavuttaa 2K / 4K ilman ompeleita ja aukkoja. merkittävin piirre.

Värit ovat luonnollisempia, jotta todellinen sisältö saadaan elämään.

LED-näyttökaapin esittely

Yleinen kiinteä ulkokäyttöinen LED-rautakaappi on jaettu kahteen tyyppiin: yksi on vedenpitävä LED-kaappi ja toinen on yksinkertainen LED-laatikko.

Vedenpitävää kaappia käytetään yleensä ulkonäyttöjen asennukseen. Sillä on vedenpitävä, pölytiivis ja tuulenpitävä toiminto. Näillä suojaustoiminnoilla on tietty kansainvälinen IP-standardi. Nyt yleinen suojaustaso on IP65, IP68 >> LED-näyttö vedenpitävä ja pölytiivis standardi

Yksinkertaista laatikkoa käytetään yleensä sisä- tai puoliulkon LED-näytön asennukseen, sitä ei ole varustettu täysin vedenpitävällä toiminnolla. Ulkokäyttöön puoliksi vedenpitävä

Metallilevymateriaalin valinta

Levyjen työstössä yleisesti käytettyjä materiaaleja ovat ruostumaton teräs (peilipinta, harjattu pinta, mattapinta), galvanoitu levy (SECC, SGCC), kupari (CU) messinki, punainen kupari, berylliumkupari, alumiiniprofiilit, alumiinilevyt (6061, 6063, kova alumiini jne.), kuumavalssattu levy (SHCC), kylmävalssattu levy (SPCC), tuotteen eri toimintojen mukaan materiaalien valinta on erilainen, ja yleensä on tarpeen harkita käyttöä ja tuotteen hinta.

1. ruostumaton teräs; Sitä käytetään pääasiassa ilman pintakäsittelyä, ja kustannukset ovat korkeat.
2. Galvanoitu levy SECC, SGCC. SECC-elektrolyyttilevy on jaettu N-materiaaliin ja P-materiaaliin. N-materiaalia käytetään pääasiassa pintakäsittelyyn, mikä on kallista, ja P-materiaalia ruiskutetuissa osissa.
3. Kupari; käytetään pääasiassa johtaviin materiaaleihin, sen pintakäsittely on niklattu, kromattu tai ei käsittelyä, ja kustannukset ovat korkeat.
4. Alumiiniprofiilit; materiaaleja, joilla on monimutkaiset poikkileikkausrakenteet, käytetään laajasti erilaisissa laatikoissa. Pintakäsittely on sama kuin alumiinilevyssä.
5. Alumiinilevy; Yleensä käytetään pintakromaattia (J11-A), hapetusta (johtava hapetus, kemiallinen hapetus), korkeat kustannukset, hopeapinnoitus, nikkelipinnoitus.
6. Kuumavalssattu levy SHCC, materiaali T≥3,0 mm, käyttää myös galvanointi- ja maaliosia, edullisia, mutta vaikeasti muotoiltuja, pääasiassa litteitä osia.
7. Kylmävalssattu SPCC-levy, jota käytetään pääasiassa galvanoinnissa ja maalissa, edullinen, helppo muotoilla, materiaalin paksuus ≤ 3,2 mm.

Vinkki: Eri jännitteisten teholähteiden kuljettamien moduulien määrä on erilainen. Yleensä 5V-40A-200W LED-virtalähde voi sisältää 6-10 (neljännesskannaus) LED-moduulia. Tämän luvun ylittäminen johtaa helposti LED-näyttöön. Näytön kokonaisjännite on erilainen, mikä saa lopullisen näytettävän kuvan näyttämään epäjohdonmukaiselta kirkkaudeltaan, mikä vaikuttaa katselutehoon.

Ensimmäinen LED-moduuli tulee liittää vastaanottokorttiin pitkällä kaapelilla, porttikortin ensimmäinen signaaliportti vastaa ensimmäisen led-moduulin porttia ja niin edelleen

Kun olet suorittanut yllä olevan prosessin, sinun on käytettävä nippusiteitä erilaisten datalinjojen sitomiseen, mikä näyttää kauniimmalta.

Kannen sulkemisen jälkeen kootaan LED-näyttö

LED-näyttömoduulin kokoonpanoprosessi

Ensin meidän on ladattava vedenpitävä maski takana olevaan LED-moduuliin

Aseta sitten datakaapeli vastaanottokorttiin

Sitten meidän on asennettava virtajohto LED-virtalähteeseen. On huomattava, että musta virtajohto on yleensä kytketty negatiiviseen napaan (V-), punainen viiva on kytketty positiiviseen napaan (V+) ja virtajohtoa ei voi kääntää, muuten LED-näyttö ei toimi kunnolla. . näyttöä ja jopa oikosulkea ja polttaa piirilevy.

Esityöt on tehty, nyt alkaa kokoaminen.

Aseta LED-moduulit lähelle toisiaan ja rinnakkain, älä jätä rakoja.

Kohdista nyt rautakotelon reiät alla olevien LED-moduulien kanssa, paina tiukasti

Ruuvaa reiät laatikkoon

Asenna lyhyt kaapeli, joka yhdistää moduulin ja moduulin. Tätä kaapelia käytetään toistotietojen siirtämiseen. Jokainen moduuli on riippumaton toisistaan. Syy siihen, miksi sisältö voidaan näyttää synkronisesti, johtuu siitä, että nämä kaapelit lähettävät dataa. Sitten ohjauskortti ohjaa moduulin ic:tä tehtävien määrittämiseksi.

Kun laatikon lyhyt kaapeli on kytketty, aloita virtalähteen asennus. Erikoisvirtalähteet, kuten LED-näytöt, voivat kuljettaa monia moduuleja. Virtalähteen lisävarusteiden lähellä olevat moduulit on kytkettävä virtalähteeseen toisesta päästä ja toisesta päästä. Muita moduuleja ja muita moduuleja ei tarvitse kytkeä suoraan virtalähteeseen.

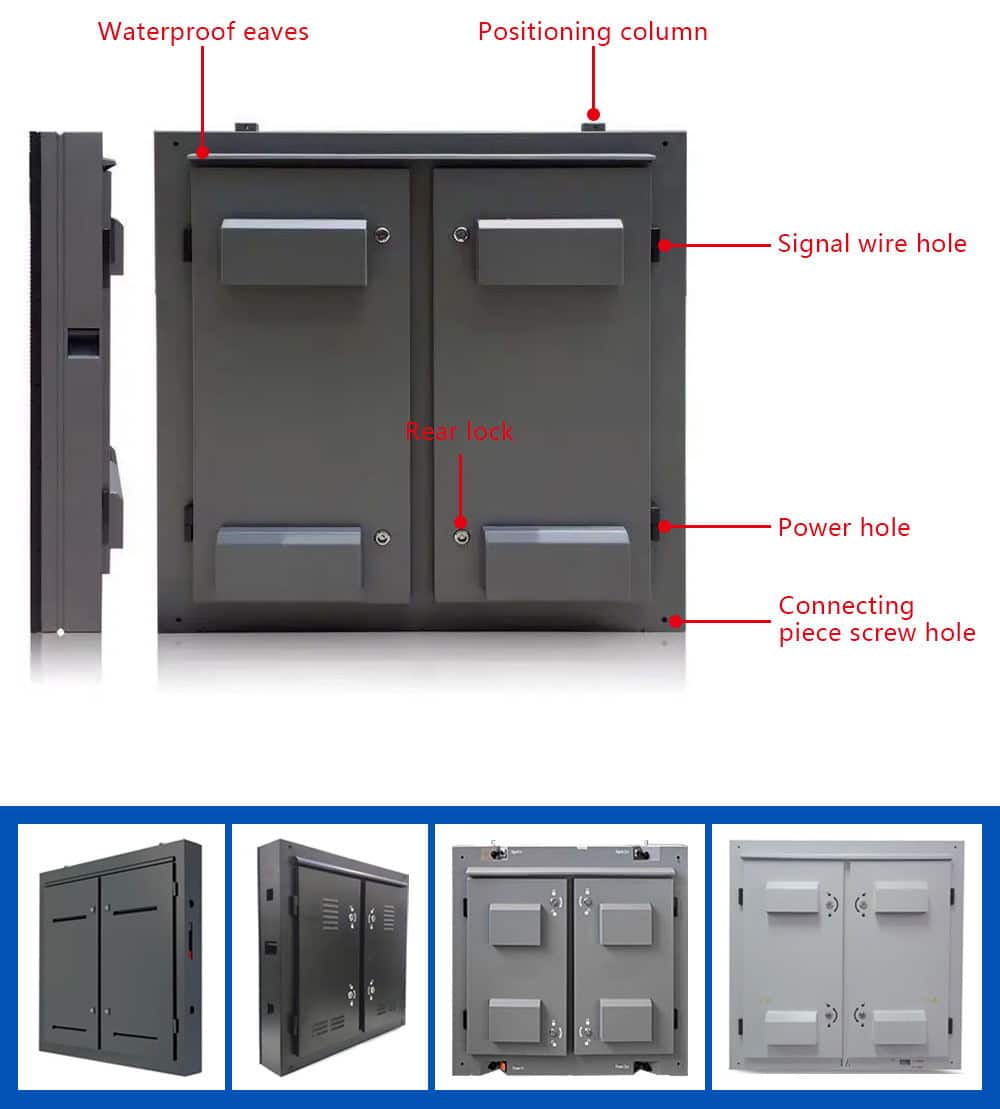

Herkkä kaappisuunnittelu

Ulkokäyttöön asennettavat kiinteät täys-LED-näytöt ovat kevyempiä, LED-näyttö pikalukitustoiminnolla, kompakti rakenne, helppo asentaa, ei aukkoja.Käyttäjäystävällinen ohjaustangon muotoilu helpottaa kaapin siirtämistä.

Korkea lämmöntuotto

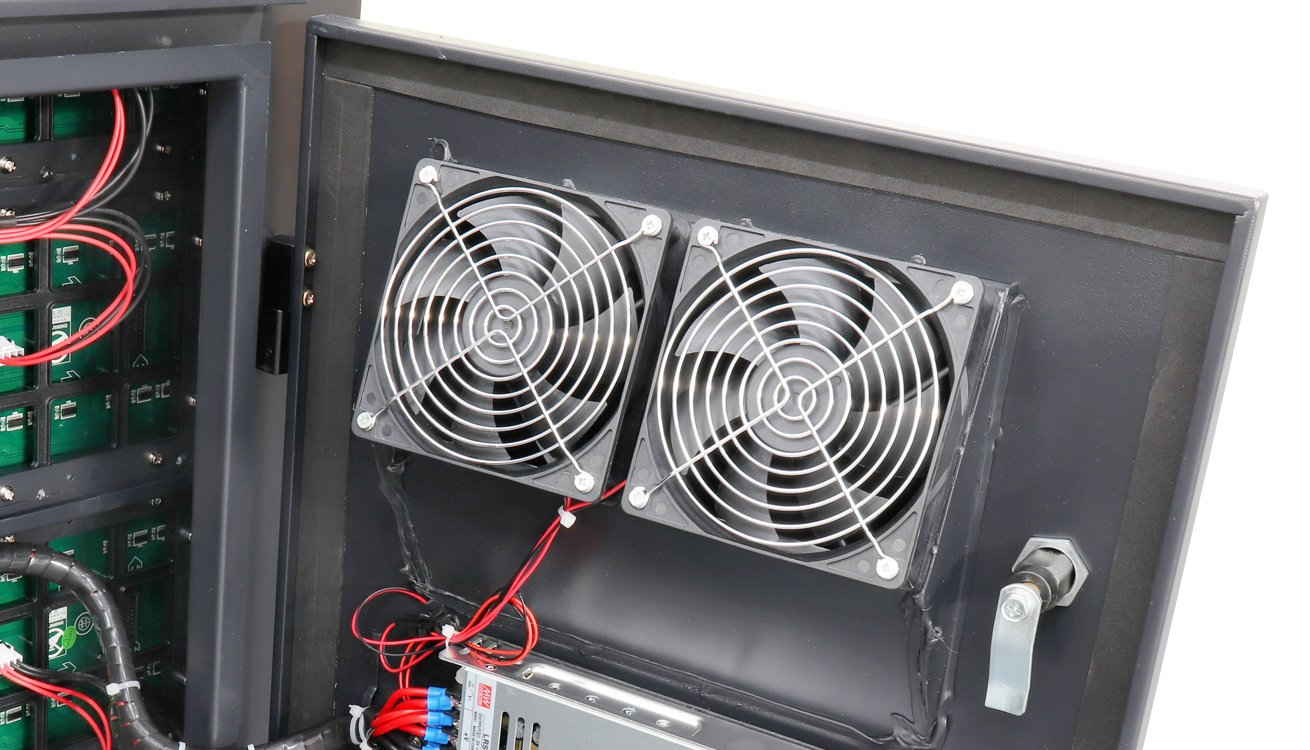

Kaapissa on tuulettimet, parempi lämmönpoistovaikutus

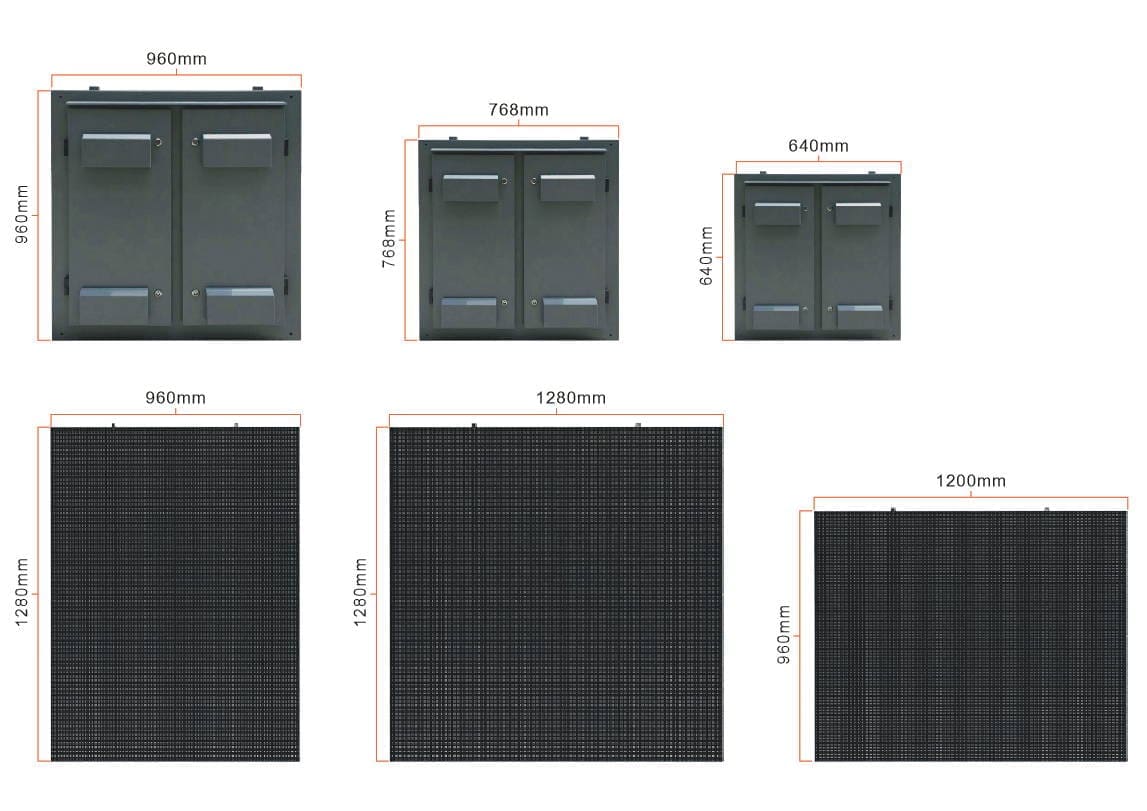

Mukautettu koko

Ulkona olevien led-kylttien tarkoituksen mukaan se voidaan jakaa ulkokäyttöön kaupalliseen LED-näyttöön ja ulkokäyttöön vuokra LED-näyttö; tuotantomäärän koon mukaan, tällä hetkellä ulkona olevan LED-näytön pääkaapin koko:

1. 960 * 960 0Digitaalinen LED-ulkomainostaulu (P3.067, P3.33, P4, P5, P6, P6.67 P8, P10, P16)
2. 500 * 500 0 ulkona oleva digitaalinen LED-mainostaulu (P2.976, P3.91, 4.81, P5.95)
3. 640 * 640 0ulko LED digitaalinen mainostaulu; (P2.5, P3.067, P3.33, P4, P5, P6.67, P8, P10, P16)
4. 576 * 576 0ulko LED digitaalinen mainostaulu; (P3, P6)
5. 500 * 1000 0ulko LED digitaalinen mainostaulu; (P2.976, P3.91, P4.81, P5.95)
6. 768*768 0ulko-LED digitaalinen mainostaulu; (P3, P6)
7. 1280*960 0ulko-LED digitaalinen mainostaulu; (P3.067, P3.33, P4, P5, P6.67, P8, P10, P16)

Korkea suojaustaso

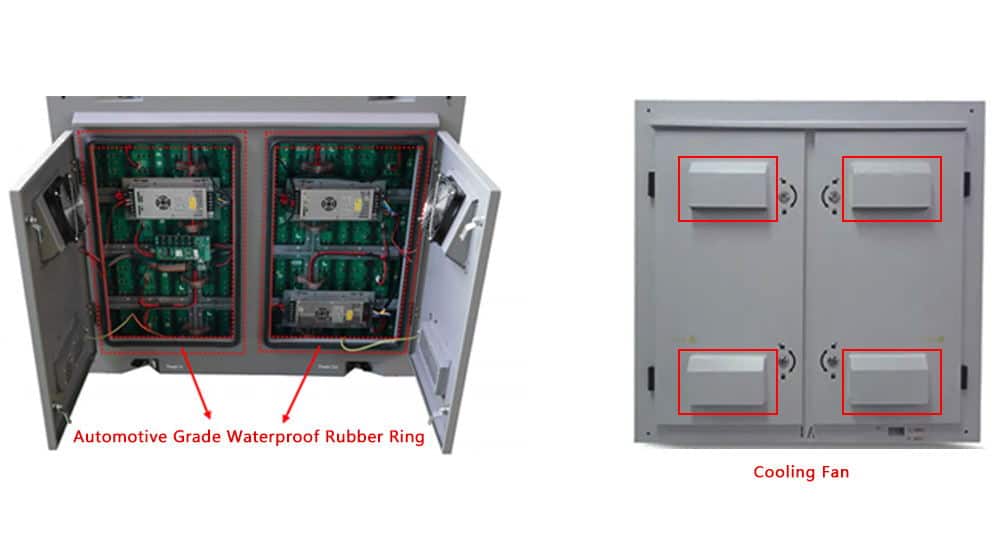

Takapääsy led-kaapit ruuveilla kiinteät led-moduulit varmistavat korkean suojaustason olevan IP68; Autoluokan vedenpitävä kumirengas tekee kaapista kaksinkertaisen suojan

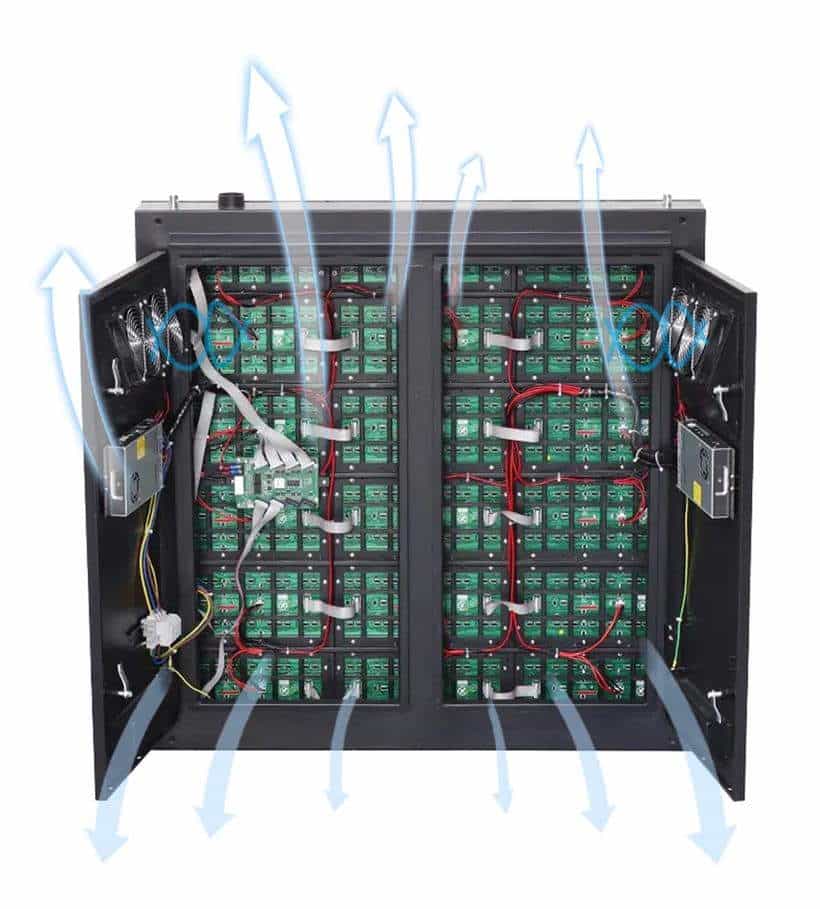

Kaapin sisällä on neljä tuuletinta, jotka voivat
alenna nopeasti näytön lämpötilaa ja pidennä
näytön käyttöikää

Tehokas jäähdytys

Jokaisessa kaapissa on 4 aerofoil-tuuletinta, joiden ansiosta 960×960 Outdoor Fixed -LED-näyttö jäähtyy välittömästi. entilaatiotilavuus on 6,6 kuutiometriä minuutissa, ilma kiertää 25 kertaa minuutissa kaapin sisällä.

SMD-LED, jossa on paras väritasaisuus ja korkea kirkkaus

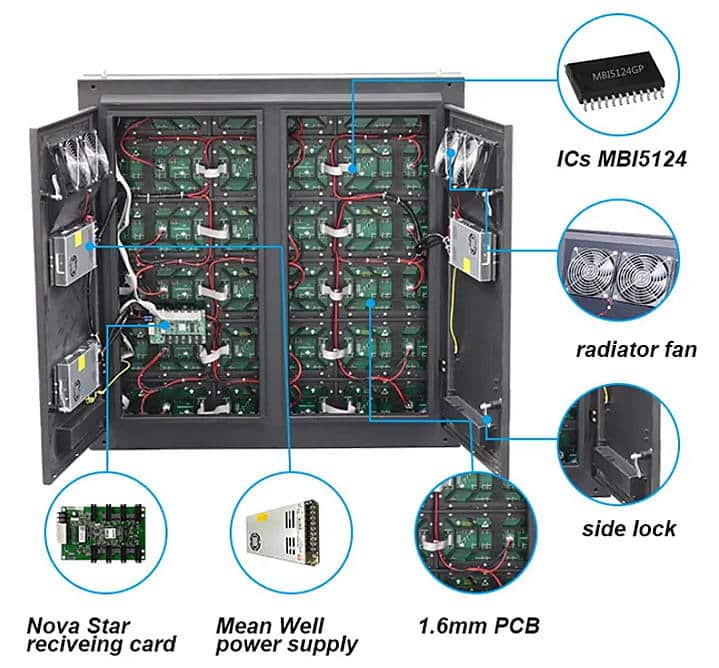

Valitsemme parhaan ajo-IC:n, jolla on korkea luotettavuus ja kontrasti, laaja katselukulma ja hyvä johdonmukaisuus, jotka täyttävät korkean kirkkauden, korkean virkistystaajuuden, korkean harmaasävyn tarpeen ja säilyttävät luonnollisen värin kerralla parhaan väritasaisuuden ansiosta.

Laaja katselukulma

Pysty- ja vaakasuuntaiset katselukulmat voivat olla jopa 140°. tarjoaa laajan katselukulman.

IP65-luokan suojaus

IP65 takaa näytön vakaan toiminnan myös äärimmäisissä sääolosuhteissa, kuten alla: korkea lämpötila, matala lämpötila ja korkea kosteus.

Asennustavat:

LED-näyttö ulkona näyttö kiinnitetty seinään, pilareihin, seisomaan jne. kaikki saatavilla, ja järjestelmälaitteistoon kuului lähetyskorttien lähetyslaatikko, prosessori, vastaanottokortit jne.

LED näyttää tulovälineen toiminnon

1. DVI-liitäntä

DVI-liitäntä, nimittäin digitaalinen videoliitäntä.

2. VGA-liitäntä

VGA-liitäntä on oma liitäntä tietokoneen VGA-standardia käyttäville lähtötiedoille.

3. HDMI-liitäntä

HDMI on liitäntästandardi. Sen koko nimi on High-Definition Multimedia Interface.

4. SDI-liitäntä

Ota käyttöön koaksiaalikaapeli, BNC-liitäntä kaapelistandardina.

5. USB-liitäntä

Yleinen sarjaväylä.

6. WIFI-toiminto ja pilvi

WIFI-toiminto ja pilvi korvaamaan LED-näytön video- ja kuvasisällön etäyhteyden avulla laskennan avulla

Sovelluskentät

CHENKSE Outdoor LED -näyttö, ulkomainontavälineiden tulevaisuus, joka on suositeltava äskettäin, laajalti käytetty rahoitus-, verotus-, teollisuus- ja kauppa-, posti- ja televiestintä-, urheilu-, mainonta-, teollisuusyritykset, liikenteen koulutusjärjestelmä, asema, laituri, lentokenttä, ostoskeskukset, sairaalat, hotellit, pankit, arvopaperimarkkinat, rakennusmarkkinat, huutokauppatalot ja muut julkiset paikat, teollisuusyritysten hallinto. Käytä medianäyttöä, tiedonvälitystä, liikenneopastusta, luovaa näyttöä ja muita käyttötarkoituksia.

Parametrit

Projekti	P2.5 (ulkona)	P3 (ulkona)	P4 (ulkona)	P5 (ulkona)	P6 (ulkona)	P8 (ulkona)	P10 (ulkona)
Projekti	Tekniset parametrit	Tekniset parametrit	Tekniset parametrit	Tekniset parametrit	Tekniset parametrit	Tekniset parametrit	Tekniset parametrit
Pikselikoostumus	1R1G1BLED (SMD1415)	1R1G1BLED (SMD1921)	1R1G1BLED (SMD1921)	1R1G1BLED (SMD2525)	1R1G1BLED (SMD2727)	1R1G1BLED (SMD3535/2525)	1R1G1BLED (SMD3535)
Pikselin sävelkorkeus	2,5 mm	3 mm	4 mm	5 mm	6 mm	8 mm	10 mm
Moduulin koko	320mm * 160mm	192mm * 192mm	256mm * 128mm / 320mm * 160mm	320mm * 160mm	192mm * 192mm	320mm * 160mm / 256mm * 128mm	320mm * 160mm
Moduulin resoluutio	128 × 64	64 × 64	64 × 32/80 × 40	64 × 32	32 × 32	40 × 20/32 × 16	32 × 16
LED-siru	16207/16237	16207/16237	明微16016	2037	MBI5124	MBI5124	MBI5124
LED-pakkauslomake	Kinglight / Nationalstar / Hongsheng	Kinglight / Nationalstar / Hongsheng	Kinglight / Nationalstar / Hongsheng	Kinglight / Nationalstar / Hongsheng	Kinglight / Nationalstar / Hongsheng	Kinglight / Nationalstar / Hongsheng	Kinglight / Nationalstar / Hongsheng
Näytön tiheys	160 000 pistettä / ㎡	111111 pistettä/㎡	62500 pistettä / ㎡	40 000 pistettä / ㎡	27777 pistettä/㎡	15625 pistettä/㎡	10 000 pistettä / ㎡
Suurin valkotasapainon kirkkaus	≥5000cd/㎡	≥5000cd/㎡	≥5000cd/㎡	≥4500cd/㎡	≥6000cd/㎡	≥5500cd/㎡	≥5500cd/㎡
Harmaan taso	16 bittiä	16 bittiä	16 bittiä	16 bittiä	16 bittiä	16 bittiä	16 bittiä
Näytön väri	≥16,7 miljoonaa lajia, jopa 281 biljoonaa lajia	≥16,7 miljoonaa lajia, jopa 281 biljoonaa lajia	≥16,7 miljoonaa lajia, jopa 281 biljoonaa lajia	≥16,7 miljoonaa lajia, jopa 281 biljoonaa lajia	≥16,7 miljoonaa lajia, jopa 281 biljoonaa lajia	≥16,7 miljoonaa lajia, jopa 281 biljoonaa lajia	≥16,7 miljoonaa lajia, jopa 281 biljoonaa lajia
Hallitsemattomista pisteistä	≤0,0001	≤0,0001	≤0,0001	≤0,0001	≤0,0001	≤0,0001	≤0,0001
Paras katseluetäisyys	≥3 m	≥5 m	≥6 m	≥10 m	≥10 m	≥10 m	≥10 m
Katselukulma	Taso: ≥120°Pysty≥120°	Taso: ≥120°Pysty≥120°	Taso: ≥120°Pysty≥120°	Taso: ≥120°Pysty≥120°	Taso: ≥120°Pysty≥120°	Taso: ≥120°Pysty≥120°	Taso: ≥120°Pysty≥120°
Laiteohjain	1/16 Scan	1/16 Scan	1/8Skannaus 1/10Skannaus	1/8Skannaus	1/8Skannaus	1/5 skannaus / 1/4 skannaus	1/2Skannaus / 1/4Skannaus
Kirkkauden säätömenetelmä	Manuaalinen automaatti, ohjelmointi ja automaatti antureilla	Manuaalinen automaatti, ohjelmointi ja automaatti antureilla	Manuaalinen automaatti, ohjelmointi ja automaatti antureilla	Manuaalinen automaatti, ohjelmointi ja automaatti antureilla	Manuaalinen automaatti, ohjelmointi ja automaatti antureilla	Manuaalinen automaatti, ohjelmointi ja automaatti antureilla	Manuaalinen automaatti, ohjelmointi ja automaatti antureilla
Muuta kehystaajuutta	≥ 60 Hz	≥ 60 Hz	≥ 60 Hz	≥ 60 Hz	≥ 60 Hz	≥ 60 Hz	≥ 60 Hz
Virkistystaajuus	≥1920~3840Hz	≥1920~3840Hz	≥1920~3840Hz	≥1920~3840Hz	≥1920~3840Hz	≥1920~3840Hz	≥1920~3840Hz
Valvontamenetelmä	Synkroninen	Synkroninen	Synkroninen	Synkroninen	Synkroninen	Synkroninen	Synkroninen
Elinikä	100 000 tuntia.	100 000 tuntia.	100 000 tuntia.	100 000 tuntia.	100 000 tuntia.	100 000 tuntia.	100 000 tuntia.
Käyttöjännite	AC110- 240V±15%，50Hz/60Hz	AC110- 240V±15%，50Hz/60Hz	AC110- 240V±15%，50Hz/60Hz	AC110- 240V±15%，50Hz/60Hz	AC110- 240V±15%，50Hz/60Hz	AC110- 240V±15%，50Hz/60Hz	AC110- 240V±15%，50Hz/60Hz
Ympäristön lämpötila ja kosteus	Lämpötila: -20 ℃ ～ + 60 ℃ , Kosteus: 10%-50%	Lämpötila: -20 ℃ ～ + 60 ℃ , Kosteus: 10%-50%	Lämpötila: -20 ℃ ～ + 60 ℃ , Kosteus: 10%-50%	Lämpötila: -20 ℃ ～ + 60 ℃ , Kosteus: 10%-50%	Lämpötila: -20 ℃ ～ + 60 ℃ , Kosteus: 10%-50%	Lämpötila: -20 ℃ ～ + 60 ℃ , Kosteus: 10%-50%	Lämpötila: -20 ℃ ～ + 60 ℃ , Kosteus: 10%-50%
Virrankulutus (maksimi/keskiarvo)	950w/m²,320w/m²	950w/m²,320w/m²	800w/m²,300w/m²	800w/m²,300w/m²	800w/m²,300w/m²	800w/m²,300w/m²	800w/m²,300w/m²
IP-taso	IP65	IP65	IP65	IP65	IP65	IP65	IP65
Huoltomenetelmä	Takaosan huolto	Takaosan huolto	Etu/takahuolto	Etu/takahuolto	Etu/takahuolto	Etu/takahuolto	Etu/takahuolto
Kaapin paino	30 kg/kpl	30 kg/kpl	30 kg/kpl	35 kg/kpl	35 kg/kpl	35 kg/kpl	35 kg/kpl
Hakkurivirtalähde	5V/40A/60A	5V/40A/60A	5V/40A/60A	5V/40A/60A	5V/40A/60A	5V/40A/60A	5V/40A/60A
