Module LED de maintenance avant
Service de façade extérieur affichage LED module, différents pixels de taille de module différente, généralement, P3.91/P4.81 ont une taille de 250 mm x 250 mm, P4/P5.33/P6.67/P8/P10 ont une taille de 320 mm x 320 mm.
Convient aux applications d'installation fixe en extérieur ;
Écran d'affichage LED CMS ;
Résistant aux intempéries selon la norme IP65/65 ;
Images haute résolution et longue durée de vie ;
Configurez facilement différentes tailles et formats d'image ;
Grand angle de vision ;
La luminosité commence à 6000 nits.
Canal de maintenance : maintenance avant du module
Armoire en acier (en option : armoire en aluminium moulé sous pression)
Série FS
Série FS est les écrans LED haute résolution intérieurs de CHENKSE. excellent effet sans couture. La série OF comprend toutes les fonctions nécessaires pour maximiser la stabilité et la fiabilité de l'affichage LED fixe.
Performance visuelle
Résolution: Les pas fins de pixels forment une haute résolution, qui peut capter et retenir l'attention des passants. La tolérance de surface est inférieure à 0,2 mm, éliminant efficacement le phénomène de mosaïque.
Taux de rafraîchissement élevé: Le taux de rafraîchissement de 3840 Hz pour les images à plage dynamique élevée élimine les lignes de balayage et le scintillement sur l'écran lorsque nous capturons l'écran. L'échelle de gris élevée garantit une vision de qualité supérieure et l'écran LED offre des performances visuelles éclatantes.
Contraste: Le taux de contraste du Ecran LED donne une qualité d'image nette.
Luminosité élevée: la luminosité de l'écran LED peut atteindre 10000 nits. Même l'écran est exposé à la lumière directe du soleil, l'image semble toujours claire.
Haute performance
Armoire en tôle avec câble concis, l'espace intérieur est spacieux
Classement IP65
IP65 assure un fonctionnement stable de l'écran même dans des conditions météorologiques extrêmes comme ci-dessous: haute température, basse température et humidité élevée, avec un traitement technique spécial.
Méthodes d'installation:
Service arrière de service avant extérieur Écran d'affichage à LED fixé sur le mur, sur des piliers, debout, etc. tous disponibles, et le matériel du système inclus la boîte d'envoi de cartes, le processeur, les cartes de réception, etc.
Gris bas
CHENKSE LED Dipalys
Écrans LED ordinaires
Rafraîchissement élevé
CHENKSE LED Dipalys
Écrans LED ordinaires
Contraste élevé
CHENKSE LED Dipalys
Écrans LED ordinaires
AFFICHAGES LED CHENKSE est composé de nombreuses armoires LED 1:1.
La résolution peut atteindre 2K / 4K, sans couture ni espace. la caractéristique la plus significative.
Les couleurs sont plus naturelles, pour donner vie au vrai contenu.
Étanche de haute qualité
Armoire en acier laminé à froid avec peinture anti-corrosion, anti-humidité, degré de protection IP65
Conception de modules standards
CMS :
P3.91, P4.81, taille du module : 250x250mm
P5.0, P6.67, taille du module : 320x160mm
P8, P10, taille du module : 320x320mm
DIP : P10, P16, P20 taille du module : 320x160mm
Le module est un accès avant et un accès arrière
Module anti-UV, anti-déformation et anti-flamme, collage double face étanche
Aucune conception de porte
Aucune porte à l'arrière de cette armoire, permet d'économiser de l'espace d'installation et de faciliter l'entretien.
Détails de l'armoire
1) Double maintenance, par l'avant et par l'arrière. Les gens utilisent généralement sa fonction de pré-maintenance.
2) Facile d'entretien, le module se démonte facilement à l'aide d'un tournevis hexagonal.
3) Sans vis, il est plus facile de démonter les modules et de les installer sur l'armoire.
4) Nouveau moule avec un nouveau couvercle en plastique, un espace de module plus petit et une meilleure planéité de l'écran.
5) Armoire en fer de 960 x 960 mm ou personnalisable en taille, fine et de haute précision. Léger, économisant des coûts de main-d'œuvre et de production.
Entretien frontal complet, plus léger et plus facile
La structure est simple et légère, visant à réduire la pression de la construction et du transport. Les modules, alimentations, cartes de réception et autres composants peuvent être démontés à l'avant, ce qui facilite l'entretien de l'écran LED par le personnel de maintenance. Une seule armoire est :
30 kg de poids
110 mm d'épaisseur
Tous les composants (alimentation, contrôleur, ventilateur, etc.) peuvent fournir des services front-end
Étapes d'entretien
Insérez une clé en T dans l'un des trous du module et déverrouillez-le.
Déverrouillez un autre verrou.
Retirez le module de l'armoire.
Débranchez les câbles d'alimentation et de données.
LED SMD avec la meilleure uniformité des couleurs et une luminosité élevée
Les LED d'extérieur que nous choisissons sont les meilleurs circuits intégrés de conduite qui ont une fiabilité et un contraste élevés, un grand angle de vue et une bonne cohérence qui répondent aux besoins d'une luminosité élevée, d'un taux de rafraîchissement élevé, d'une échelle de gris élevée et conservent la couleur naturelle en même temps avec la meilleure uniformité des couleurs.
Grand angle de vision
Les angles de vision verticaux et horizontaux peuvent atteindre jusqu'à 140°. offrant un angle de vision large.
Protection de qualité IP65
IP65 assure un fonctionnement stable de l'écran même dans des conditions météorologiques extrêmes comme ci-dessous: haute température, basse température et humidité élevée.

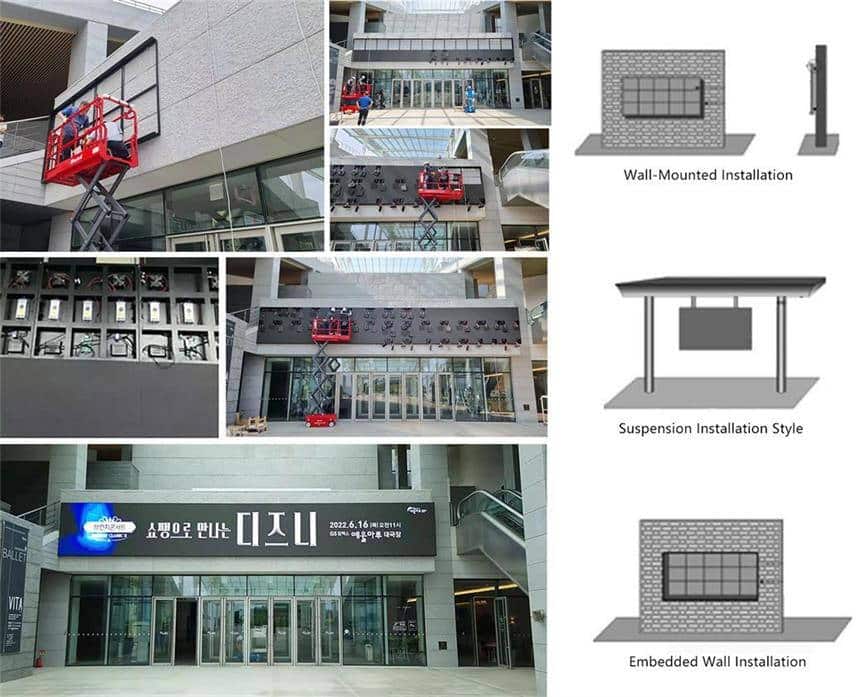

Méthodes d'installation:
Le module LED sera connecté au meuble via des vis en façade. Pour une installation extérieure, cette méthode constitue un choix sûr et fiable.
Comparé aux écrans LED fixes extérieurs traditionnels, c'est le choix préféré pour les applications d'installation murales, suspendues et encastrées.
La LED affiche la fonction de média d'entrée
1. Interface DVI
Interface DVI, à savoir interface vidéo numérique.
2. Interface VGA
L'interface VGA est une interface dédiée pour les données de sortie de l'ordinateur utilisant la norme VGA.
3. Interface HDMI
HDMI est la norme d'interface. Son nom complet est Interface multimédia haute définition.
4. Interface SDI
Adoptez le câble coaxial, avec l'interface BNC comme norme de câble.
5. Interface USB
Bus universel en série.
6. Fonction WIFI et nuage
Fonction WIFI et cloud pour remplacer à distance le contenu vidéo et image de l'écran LED via le calcul
Champs d'application
Les séries d'écrans LED d'entretien extérieur sont principalement utilisées pour la publicité extérieure, la publication d'informations, le journalisme et la communication dans certains endroits, tels que la place culturelle, les artères de circulation, les gares, les terminaux, les centres d'information, les lieux de divertissement, les magasins, les centres, les villes commerciales, etc.
Paramètres
Affichage à LED de service avant extérieur de 960x960mm | ||||||||
|---|---|---|---|---|---|---|---|---|
| Pas de pixel (mm) | P4 | 5.33 | P6.67 | P8 | P10 | P10 (IMMERSION) | P16(IMMERSION) | P8 (IMMERSION) |
| Modèle | P4 | P5.33 | P6.67 | P8 | P10 | P10DIP | P16D | P8DIP |
| Configuration des pixels | SMD1921 | SMD1921 | SMD2727 | SMD3535 | SMD3535 | DIP346 | DIP346 | DIP246 |
| Densité (Pixels/㎡) | 62,500 | 35,156 | 22,498 | 15,625 | 10,000 | 10,000 | 3,906 | 15,625 |
| Résolution du module (pixels) | 80×80 | 60×60 | 48×48 | 40×40 | 32×32 | 32×32 | 20×20 | 40×20 |
| Taille du module (mm) | 320×320 | 320×320 | 320×320 | 320×320 | 320×320 | 320×320 | 320×320 | 320×160 |
| Mode de conduite (devoir) | 1/10 | 1/8 | 1/6 | 1/5 | 1/2 | 1/4 | 1/1 | 1/5 |
| Taille de l'armoire (mm) | 960×960 | 960×960 | 960×960 | 960×960 | 960×960 | 960×960 | 960×960 | 960×960 |
| Poids de l'armoire (KG) | 30 | 30 | 30 | 30 | 30 | 40 | 40 | 40 |
| Luminosité (CD/㎡) | ≥6 000 | ≥6 000 | ≥6 500 | ≥6 500 | ≥6 500 | ≥9 000 | ≥1 0000 | ≥9 000 |
| Angle de vision (°) | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 |
| Qualité grise (bits) | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 |
| Puissance de fonctionnement | AC100-240V 50-60Hz | AC100-240V 50-60Hz | AC100-240V 50-60Hz | AC100-240V 50-60Hz | AC100-240V 50-60Hz | AC100-240V 50-60Hz | AC100-240V 50-60Hz | AC100-240V 50-60Hz |
| Max. Consommation d'énergie (W/㎡) | 806 | 732 | 700 | 900 | 576 | 610 | 540 | 540 |
| Moy. Consommation d'énergie (W/㎡) | 270 | 245 | 230 | 300 | 200 | 205 | 185 | |
| Fréquence de trame (Hz) | ≥60 | ≥60 | ≥60 | ≥60 | ≥60 | ≥60 | ≥60 | ≥60 |
| Fréquence de rafraîchissement (Hz) | ≥3 840 | ≥3 840 | ≥3 840 | ≥3 840 | ≥3 840 | ≥3 840 | ≥3 840 | ≥3 840 |
| Température de travail (ºC) | -20～+60 | -20～+60 | -20～+60 | -20～+60 | -20～+60 | -20～+60 | -20～+60 | -20～+60 |
| Durée de vie (heures) | 100,000 | 100,000 | 100,000 | 100,000 | 100,000 | 100,000 | 100,000 | 100,000 |
| Qualité de protection | IP65 (avant), IP54 (arrière) | IP65 (avant), IP54 (arrière) | IP65 (avant), IP54 (arrière) | IP65 (avant), IP54 (arrière) | IP65 (avant), IP54 (arrière) | IP65 (avant), IP54 (arrière) | IP65 (avant), IP54 (arrière) | IP65 (avant), IP54 (arrière) |
Affichage à LED de service avant extérieur 1000x1000mm
| Numéro de modèle. | P.3.91 | P.4.81 |
| Pas de pixel | 3,91 mm | 4,81 mm |
| Densité de pixels (points/m²) | 65536 | 14624 |
| Composant LED | SMD1921 | SMD1921 |
| Taille du module | 250x250x17mm | 250x250x17mm |
| Résolution des modules (points) | 64 x 64 | 62x52 |
| Taille du panneau | 1000x1000mm | 1000x1000mm |
| Poids du panneau (Cadre Al) | 45 kg | 45 kg |
| Luminosité | ≥5500nits | ≥5500nits |
| Meilleure distance de visualisation | ≥3 mètres | ≥4 m |
| Consommation d'énergie maximale | ≤1000W/m² | ≤1000W/m² |
| Méthode de conduite | 1/16 | 1/ 13 |
| Angle de vue | 140º(H) / 140º(V) | |
| Entretien | Avant et arrière | |
| Methode de CONTROLE | Système de contrôle synchrone/sans fil | |
| Tension de travail | AC220V/110V ± 10% | |
| Température de fonctionnement | -20ºC~+50ºC±10% | |
| Humidité de travail | 10% ~ 95% | |
| MTBF | 10 000 heures | |
| Fréquence de trame | 50/60 Hz | |
| Fréquence de rafraîchissement | >1920Hz | |
| Degré IP | IP65 | |
| Communication efficace Distance (sans relais) | Distance de transmission de ligne nette à paire torsadée non blindée : 100 M, distance de transmission maximale : 130 M ; Fibre optique multimode : 500 M ; Fibre optique monomode : 10KM | |
| Accepter le signal avec le processeur vidéo | PAL/NTSC/SECAM, S-Vidéo ; VGA ; RVB ; HDMI, DVI, Vidéo Composite ; SDI, DP etc. | |
| Plateforme d'exploitation de systèmes | WINDOWS(WINXP,WIN7/8/10) et interfaces pour le développement secondaire | |
