Écrans LED CHENKSE

Écran LED extérieur semi-étanche

Affichage LED simple

La structure assemblée avancée produit un affichage et des effets visuels transparents, vous offrant la performance visuelle parfaite que vous désirez de votre Affichage LED. La qualité de l'image reste élevée grâce à un matériel d'affichage de la meilleure qualité. L'armoire ultra-légère est en alliage d'aluminium, ce qui lui confère une résistance supplémentaire. L'armoire de l'écran LED d'intérieur ultra-mince est conçue à la perfection, ce qui la rend vraiment facile à installer. L'écran LED d'intérieur ultra-mince est fabriqué selon le dernier mode de numérisation dynamique technologique qui offre une luminosité plus élevée et un taux de rafraîchissement élevé. Il présente un taux de rafraîchissement élevé de 1 000 Hz, produisant des sorties de la meilleure qualité sous forme d'images, de vidéos et de textes.

Beaucoup de gens ne peuvent pas faire la différence entre une simple boîte et une boîte étanche. Voici la méthode la plus simple. La boîte simple n'a pas de couverture arrière, tandis que la boîte étanche a une couverture arrière.

Série SW

Série SW est les écrans LED haute résolution intérieurs de CHENKSE. excellent effet sans couture. La série OF comprend toutes les fonctions nécessaires pour maximiser la stabilité et la fiabilité de l'affichage LED fixe.

Performance visuelle

Résolution: Les pas fins de pixels forment une haute résolution, qui peut capter et retenir l'attention des passants. La tolérance de surface est inférieure à 0,2 mm, éliminant efficacement le phénomène de mosaïque.

Taux de rafraîchissement élevé: Le taux de rafraîchissement de 3840 Hz pour les images à plage dynamique élevée élimine les lignes de balayage et le scintillement sur l'écran lorsque nous capturons l'écran. L'échelle de gris élevée garantit une vision de qualité supérieure et l'écran LED offre des performances visuelles éclatantes.

Contraste: Le taux de contraste du Ecran LED donne une qualité d'image nette.
Luminosité élevée: la luminosité de l'écran LED peut atteindre 10000 nits. Même l'écran est exposé à la lumière directe du soleil, l'image semble toujours claire.

Haute performance

Armoire en tôle avec câble concis, l'espace intérieur est spacieux

Classement IP65

IP65 assure un fonctionnement stable de l'écran même dans des conditions météorologiques extrêmes comme ci-dessous: haute température, basse température et humidité élevée, avec un traitement technique spécial.

Méthodes d'installation:

Service arrière de service avant extérieur Écran d'affichage à LED fixé sur le mur, sur des piliers, debout, etc. tous disponibles, et le matériel du système inclus la boîte d'envoi de cartes, le processeur, les cartes de réception, etc.

Gris bas

CHENKSE LED Dipalys

Écrans LED ordinaires

Rafraîchissement élevé

CHENKSE LED Dipalys

Écrans LED ordinaires

Contraste élevé

CHENKSE LED Dipalys

Écrans LED ordinaires

AFFICHAGES LED 2k / 4k

AFFICHAGES LED CHENKSE est composé de nombreuses armoires LED 16: 9.

La résolution peut atteindre 2K / 4K, sans couture ni espace. la caractéristique la plus significative.

Les couleurs sont plus naturelles, pour donner vie au vrai contenu.

Présentation de la vitrine LED

L'armoire LED générale est divisée en deux types : l'une est une armoire LED étanche et l'autre est un simple boîtier LED.

L’armoire étanche est généralement utilisée pour l’installation d’écrans d’affichage extérieurs. Il a les fonctions imperméable, anti-poussière et coupe-vent. Ces fonctions de protection ont une certaine norme internationale IP. Désormais, le niveau de protection général est IP65, IP68 >> Écran LED étanche à l'eau et à la poussière, la norme

Le boîtier simple est généralement utilisé pour l’installation d’écrans LED intérieurs ou semi-extérieurs, il n’est pas équipé de fonction étanche.

Sélection des matériaux de tôle

Les matériaux couramment utilisés pour le traitement de la tôle comprennent l'acier inoxydable (surface miroir, surface brossée, surface mate), la tôle galvanisée (SECC, SGCC), le laiton cuivre (CU), le cuivre rouge, le cuivre béryllium, les profilés en aluminium, les plaques d'aluminium (6061, 6063, Aluminium dur, etc.), tôle laminée à chaud (SHCC), tôle laminée à froid (SPCC), selon les différentes fonctions du produit, le choix des matériaux est différent, et il faut généralement considérer l'utilisation et le coût du produit.

1. Acier inoxydable ; il est principalement utilisé sans aucun traitement de surface et son coût est élevé.
2. Tôle galvanisée SECC, SGCC. La plaque électrolytique SECC est divisée en matériau N et matériau P. Le matériau N est principalement utilisé pour le traitement de surface, ce qui est coûteux, et le matériau P est utilisé pour les pièces pulvérisées.
3. Cuivre ; principalement utilisé pour les matériaux conducteurs, son traitement de surface est nickelé, chromé ou sans traitement, et le coût est élevé.
4. Profilés en aluminium ; les matériaux avec des structures transversales complexes sont largement utilisés dans diverses boîtes. Le traitement de surface est le même que celui de la plaque d'aluminium.
5. Plaque d'aluminium ; utilisez généralement du chromate de surface (J11-A), de l'oxydation (oxydation conductrice, oxydation chimique), du coût élevé, du placage d'argent, du placage de nickel.
6. La tôle laminée à chaud SHCC, matériau T≥3,0 mm, utilise également des pièces de galvanoplastie et de peinture, à faible coût, mais difficile à former, principalement des pièces plates.
7. Tôle laminée à froid SPCC, principalement utilisée pour la galvanoplastie et la peinture, faible coût, facile à former, épaisseur du matériau ≤ 3,2 mm.

Astuce : Le nombre de modules transportés par différentes alimentations à tension est différent. Généralement, une alimentation LED 5V-40A-200W peut transporter 6 à 10 modules LED (quart de balayage). Le dépassement de ce nombre entraînera facilement un affichage LED. La tension globale de l'écran est différente, ce qui rendra l'image finale affichée incohérente en termes de luminosité, affectant ainsi l'effet de visualisation.

Le premier module LED doit être connecté à la carte de réception à l'aide d'un long câble, le premier port de signal de la carte de port correspond au port du premier module LED, et ainsi de suite.

Après avoir terminé le processus ci-dessus, vous devez utiliser des attaches de câble pour relier diverses lignes de données, ce qui est plus beau.

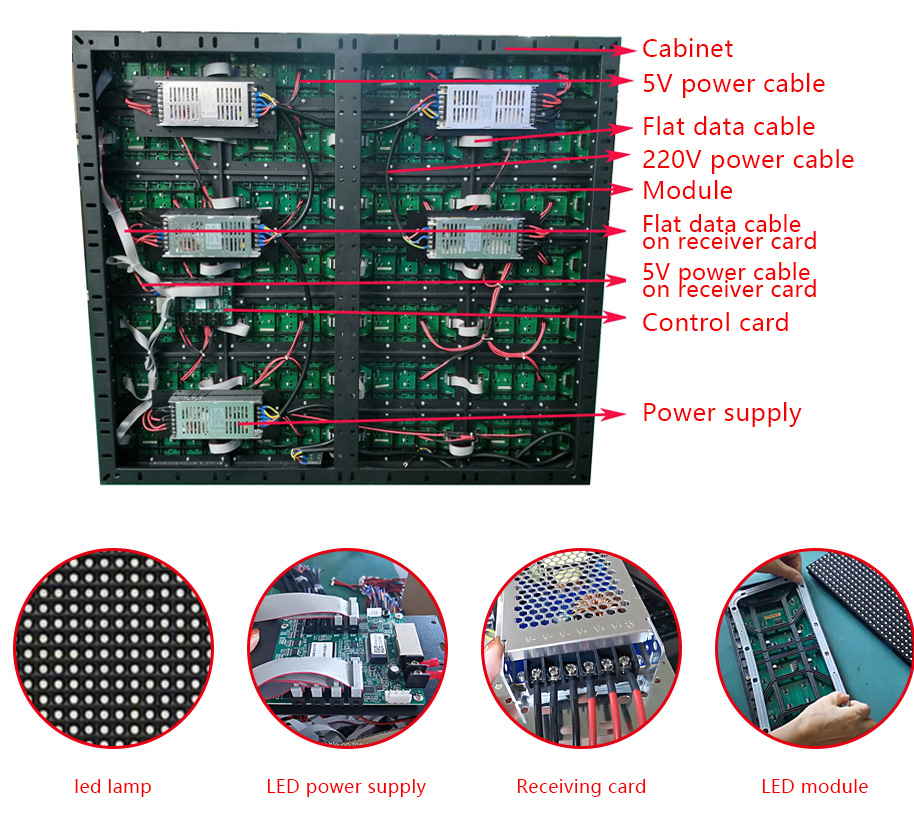

Processus d'assemblage du module d'affichage LED

Tout d'abord, nous devons charger le masque étanche sur le module LED à l'arrière

Insérez ensuite le câble de données dans la carte de réception

Ensuite, nous devons installer le cordon d'alimentation sur l'alimentation LED. Il convient de noter que le cordon d'alimentation noir est généralement connecté au pôle négatif (V-), la ligne rouge est connectée au pôle positif (V+) et le cordon d'alimentation ne peut pas être inversé, sinon l'affichage LED ne fonctionnera pas correctement. . afficher, et même court-circuiter et brûler le circuit imprimé.

Les travaux préliminaires sont terminés, commencez maintenant l'assemblage.

Placez les modules LED proches les uns des autres et en parallèle, en essayant de ne laisser aucun espace.

Alignez maintenant les trous de la boîte en fer avec les modules LED placés en dessous, appuyez fermement

Vissez les trous sur la boîte

Installez le câble court reliant le module et le module. Ce câble est utilisé pour transmettre les données de lecture. Chaque module est indépendant les uns des autres. La raison pour laquelle le contenu peut être affiché de manière synchrone est que ces câbles transmettent des données. Ensuite, la carte de contrôle contrôle le circuit intégré du module pour attribuer des tâches.

Une fois le câble court du boîtier branché, commencez à installer l’alimentation. Les alimentations spéciales telles que les écrans LED peuvent transporter de nombreux modules. Les modules proches des accessoires d'alimentation doivent être connectés à l'alimentation à une extrémité et à l'autre extrémité. Les autres modules et autres modules n'ont pas besoin d'être câblés directement à l'alimentation.

Taille personnalisée

Selon le but des panneaux LED extérieurs, ils peuvent être divisés en affichage LED commercial extérieur et extérieur affichage LED de location; selon la taille du volume de production, à l'heure actuelle, la taille de l'armoire principale de l'écran LED extérieur :

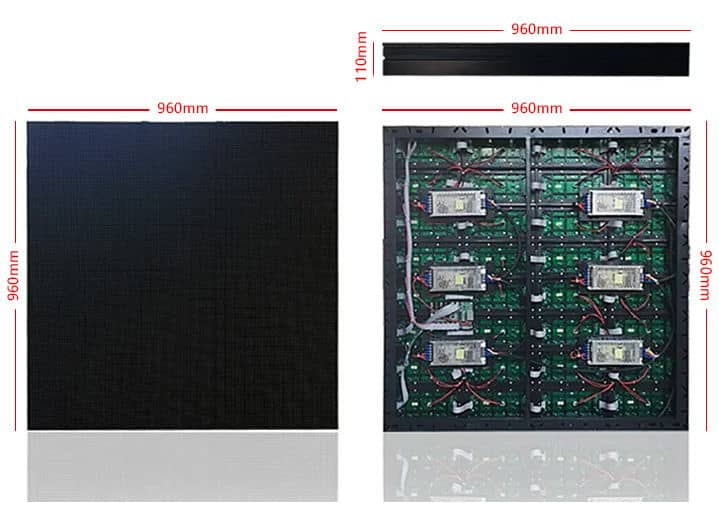

1. Panneau d'affichage numérique LED extérieur 960 * 960 0 (P3.067, P3.33, P4, P5, P6, P6.67 P8, P10, P16)
2. Panneau d'affichage numérique LED extérieur 500 * 500 0 (P2.976, P3.91, 4.81, P5.95)
3. Panneau d'affichage numérique LED extérieur 640 * 640 ; (P2.5, P3.067, P3.33, P4, P5, P6.67, P8, P10, P16)
4. Panneau d'affichage numérique LED extérieur 576*576 0 ; (P3, P6)
5. Panneau d'affichage numérique LED extérieur 500*1000 0 ; (P2.976, P3.91, P4.81, P5.95)
6. Panneau d'affichage numérique LED extérieur 768*768 0 ; (P3, P6)
7. Panneau d'affichage numérique LED extérieur 1280*960 ; (P3.067, P3.33, P4, P5, P6.67, P8, P10, P16)

LED SMD avec la meilleure uniformité des couleurs et une luminosité élevée

Les LED d'extérieur que nous choisissons sont les meilleurs circuits intégrés de conduite qui ont une fiabilité et un contraste élevés, un grand angle de vue et une bonne cohérence qui répondent aux besoins d'une luminosité élevée, d'un taux de rafraîchissement élevé, d'une échelle de gris élevée et conservent la couleur naturelle en même temps avec la meilleure uniformité des couleurs.

Grand angle de vision

Les angles de vision verticaux et horizontaux peuvent atteindre jusqu'à 140°. offrant un angle de vision large.

Protection de qualité IP65

IP65 assure un fonctionnement stable de l'écran même dans des conditions météorologiques extrêmes comme ci-dessous: haute température, basse température et humidité élevée.

Méthodes d'installation:

Affichage LED extérieur écran fixé au mur, sur piliers, debout, etc., tous disponibles, et le matériel du système comprenait la boîte d'envoi de cartes, le processeur, la réception de cartes, etc.

La LED affiche la fonction de média d'entrée

1. Interface DVI

Interface DVI, à savoir interface vidéo numérique.

2. Interface VGA

L'interface VGA est une interface dédiée pour les données de sortie de l'ordinateur utilisant la norme VGA.

3. Interface HDMI

HDMI est la norme d'interface. Son nom complet est Interface multimédia haute définition.

4. Interface SDI

Adoptez le câble coaxial, avec l'interface BNC comme norme de câble.

5. Interface USB

Bus universel en série.

6. Fonction WIFI et nuage

Fonction WIFI et cloud pour remplacer à distance le contenu vidéo et image de l'écran LED via le calcul

Champs d'application

L'affichage LED extérieur CHENKSE, en tant qu'avenir des supports publicitaires d'affichage extérieur, sera favorisé par les nouveaux, largement utilisés dans les domaines financier, fiscal, industrie et commerce, postes et télécommunications, sports, publicité, entreprises industrielles, système d'éducation des transports, gare, quai, Aéroport, centres commerciaux, hôpitaux, hôtels, banques, marché des valeurs mobilières, marché de la construction, maisons de ventes aux enchères et autres lieux publics, gestion d'entreprise industrielle. Avoir un affichage multimédia, une diffusion d'informations, des conseils de circulation, un affichage créatif et d'autres utilisations.

Paramètres

Projet	P2.5 (extérieur)	P3 (extérieur)	P4 (extérieur)	P5 (extérieur)	P6 (extérieur)	P8 (extérieur)	P10 (extérieur)
Projet	Paramètres techniques	Paramètres techniques	Paramètres techniques	Paramètres techniques	Paramètres techniques	Paramètres techniques	Paramètres techniques
Composition des pixels	1R1G1BLED (SMD1415)	1R1G1BLED (SMD1921)	1R1G1BLED (SMD1921)	1R1G1BLED (SMD2525)	1R1G1BLED (SMD2727)	1R1G1BLED (SMD3535/2525)	1R1G1BLED (SMD3535)
Pas de pixels	2,5 mm	3mm	4mm	5mm	6mm	8mm	10mm
Taille des modules	320mm*160mm	192mm*192mm	256mm128mm/320mm160mm	320mm*160mm	192mm*192mm	320mm160mm/256mm128mm	320mm*160mm
Résolution des modules	128×64	64×64	64×32/80×40	64×32	32×32	40×20/32×16	32×16
Puce LED	16207/16237	16207/16237	16016	2037	MBI5124	MBI5124	MBI5124
Forme de paquet LED	Kinglight/Nationstar/Hongsheng	Kinglight/Nationstar/Hongsheng	Kinglight/Nationstar/Hongsheng	Kinglight/Nationstar/Hongsheng	Kinglight/Nationstar/Hongsheng	Kinglight/Nationstar/Hongsheng	Kinglight/Nationstar/Hongsheng
Densité d'affichage	160 000 points/㎡	111111 points/㎡	62 500 points/㎡	40 000 points/㎡	27777 points/㎡	15625 points/㎡	10 000 points/㎡
Luminosité maximale de la balance des blancs	≥5000cd/㎡	≥5000cd/㎡	≥5000cd/㎡	≥4500cd/㎡	≥6000cd/㎡	≥5500cd/㎡	≥5500cd/㎡
Niveau de gris	16 bits	16 bits	16 bits	16 bits	16 bits	16 bits	16 bits
Couleur d'affichage	≥16,7 millions d’espèces, jusqu’à 281 000 milliards d’espèces	≥16,7 millions d’espèces, jusqu’à 281 000 milliards d’espèces	≥16,7 millions d’espèces, jusqu’à 281 000 milliards d’espèces	≥16,7 millions d’espèces, jusqu’à 281 000 milliards d’espèces	≥16,7 millions d’espèces, jusqu’à 281 000 milliards d’espèces	≥16,7 millions d’espèces, jusqu’à 281 000 milliards d’espèces	≥16,7 millions d’espèces, jusqu’à 281 000 milliards d’espèces
Points hors de contrôle	≤0,0001	≤0,0001	≤0,0001	≤0,0001	≤0,0001	≤0,0001	≤0,0001
Meilleure distance de vue	≥3 mètres	≥5 mètres	≥6 m	≥10 m	≥10 m	≥10 m	≥10 m
Angle de vue	Niveau : ≥120°Vertical≥120°	Niveau : ≥120°Vertical≥120°	Niveau : ≥120°Vertical≥120°	Niveau : ≥120°Vertical≥120°	Niveau : ≥120°Vertical≥120°	Niveau : ≥120°Vertical≥120°	Niveau : ≥120°Vertical≥120°
Pilote de périphérique	1/16Scan	1/16Scan	1/8Balayage 1/10Balayage	1/8Scan	1/8Scan	1/5Scan / 1/4Scan	1/2Scan / 1/4Scan
Méthode de réglage de la luminosité	Automatique manuel, programmation et automatique avec capteurs	Automatique manuel, programmation et automatique avec capteurs	Automatique manuel, programmation et automatique avec capteurs	Automatique manuel, programmation et automatique avec capteurs	Automatique manuel, programmation et automatique avec capteurs	Automatique manuel, programmation et automatique avec capteurs	Automatique manuel, programmation et automatique avec capteurs
Changer la fréquence d'image	≥60Hz	≥60Hz	≥60Hz	≥60Hz	≥60Hz	≥60Hz	≥60Hz
Fréquence de rafraîchissement	≥1920~3840 Hz	≥1920~3840 Hz	≥1920~3840 Hz	≥1920~3840 Hz	≥1920~3840 Hz	≥1920~3840 Hz	≥1920~3840 Hz
Methode de CONTROLE	Synchrone	Synchrone	Synchrone	Synchrone	Synchrone	Synchrone	Synchrone
Durée de vie	100 000 heures.	100 000 heures.	100 000 heures.	100 000 heures.	100 000 heures.	100 000 heures.	100 000 heures.
Tension de fonctionnement	AC110-240 V ± 15%, 50 Hz/60 Hz	AC110-240 V ± 15%, 50 Hz/60 Hz	AC110-240 V ± 15%, 50 Hz/60 Hz	AC110-240 V ± 15%, 50 Hz/60 Hz	AC110-240 V ± 15%, 50 Hz/60 Hz	AC110-240 V ± 15%, 50 Hz/60 Hz	AC110-240 V ± 15%, 50 Hz/60 Hz
Température et humidité ambiantes	Température : -20 ℃ ~ + 60 ℃, humidité : 10%-50%.	Température : -20 ℃ ~ + 60 ℃, humidité : 10%-50%.	Température : -20 ℃ ~ + 60 ℃, humidité : 10%-50%.	Température : -20 ℃ ~ + 60 ℃, humidité : 10%-50%.	Température : -20 ℃ ~ + 60 ℃, humidité : 10%-50%.	Température : -20 ℃ ~ + 60 ℃, humidité : 10%-50%.	Température : -20 ℃ ~ + 60 ℃, humidité : 10%-50%.
Consommation d'énergie (maximale/moyenne)	950w/m², 320w/m²	950w/m², 320w/m²	800w/m²,300w/m²	800w/m²,300w/m²	800w/m²,300w/m²	800w/m²,300w/m²	800w/m²,300w/m²
Niveau IP	IP65	IP65	IP65	IP65	IP65	IP65	IP65
Méthode d'entretien	Entretien arrière	Entretien arrière	Entretien avant/arrière	Entretien avant/arrière	Entretien avant/arrière	Entretien avant/arrière	Entretien avant/arrière
Poids de l'armoire	30 kg/pièces	30 kg/pièces	30 kg/pièces	35 kg/pièces	35 kg/pièces	35 kg/pièces	35 kg/pièces
Changer de source d'alimentation	5V/40A/60A	5V/40A/60A	5V/40A/60A	5V/40A/60A	5V/40A/60A	5V/40A/60A	5V/40A/60A
