Wartungs-LED-Modul vorne
Frontservice vorne LED-Anzeige Modul, verschiedene Pixel unterschiedlicher Modulgröße, normalerweise sind P3.91/P4.81 250 mm x 250 mm groß, P4/P5.33/P6.67/P8/P10 sind 320 mm x 320 mm groß.
Geeignet für feste Installationsanwendungen im Freien;
SMD-LED-Anzeigebildschirm;
Wetterfest nach IP65/65-Standard;
Hochauflösende Bilder und lange Lebensdauer;
Konfigurieren Sie ganz einfach verschiedene Größen und Seitenverhältnisse.
Großer Betrachtungswinkel;
Die Helligkeit beginnt bei 6000 Nits.
Wartungskanal: Wartung der Modulfront
Stahlschrank (optional: Aluminiumdruckgussschrank)
FS-Serie
FS-Serie ist die hochauflösende LED-Anzeige von CHENKSE für den Innenbereich. Hervorragender nahtloser Effekt. Die OF-Serie enthält alle erforderlichen Funktionen, um die Stabilität und Zuverlässigkeit der festen LED-Anzeige zu maximieren.
Visuelle Leistung
Auflösung: Feine Pixelabstände bilden eine hohe Auflösung, die die Aufmerksamkeit von Passanten auf sich ziehen und halten kann. Die Oberflächentoleranz beträgt weniger als 0,2 mm, wodurch das Mosaikphänomen effizient beseitigt wird.
Hohe Aktualisierungsrate: Die Bildwiederholfrequenz von 3840 Hz für Bilder mit hohem Dynamikbereich eliminiert Scanlinien und Flimmern auf dem Display, wenn wir das Display aufnehmen. Hohe Graustufen sorgen für erstklassige Sicht und das LED-Display bietet eine lebendige visuelle Leistung.
Kontrast: Das Kontrastverhältnis des LED Bildschirm gibt eine scharfe Bildqualität.
Hohe Helligkeit: Die Helligkeit der LED-Anzeige kann bis zu 10000nits betragen. Selbst wenn der Bildschirm direktem Sonnenlicht ausgesetzt ist, sieht das Bild immer noch klar aus.
Hochleistung
Blechschrank mit prägnantem Kabel, Innenraum ist geräumig
Schutzart IP65
IP65 gewährleistet einen stabilen Betrieb des Bildschirms auch bei extremen Wetterbedingungen wie folgt: hohe Temperatur, niedrige Temperatur und hohe Luftfeuchtigkeit mit spezieller technischer Behandlung.
Installationsmethoden:
Outdoor-Front-Service-Back-Service LED-Anzeigebildschirm an der Wand befestigt, an Säulen, stehend usw. alles verfügbar, und Systemhardware enthalten Sendekarten Sendebox, Prozessor, Empfangskarten usw.
Niedriges Grau
CHENKSE LED Dipalys
Gewöhnliche LED-Anzeigen
Hohe Aktualisierung
CHENKSE LED Dipalys
Gewöhnliche LED-Anzeigen
Hoher Kontrast
CHENKSE LED Dipalys
Gewöhnliche LED-Anzeigen
CHENKSE LED-ANZEIGEN besteht aus vielen 1:1 LED-Gehäusen.
Die Auflösung kann 2K / 4K ohne Stiche und Lücken erreichen. das wichtigste Merkmal.
Die Farben sind natürlicher, um den wirklichen Inhalt zum Leben zu erwecken.

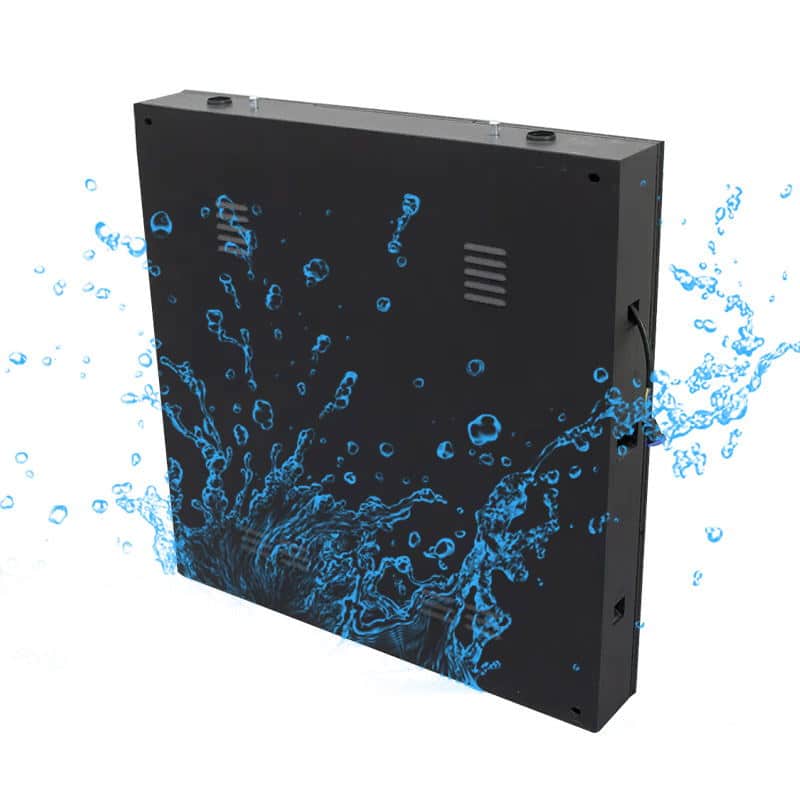

Hochwertig wasserdicht
Kaltgewalztes Stahlgehäuse mit Korrosionsschutzlackierung, Feuchtigkeitsschutz und Schutzart IP65
Standardmoduldesign
SMD:
P3.91, P4.81, Modulgröße: 250x250mm
P5.0, P6.67, Modulgröße: 320x160mm
P8, P10, Modulgröße: 320x320mm
DIP: P10, P16, P20 Modulgröße: 320 x 160 mm
Das Modul ist von vorne und von hinten zugänglich
Modul mit UV-Schutz, Verformungsschutz und Flammschutz, wasserfeste doppelseitige Verklebung
Kein Türdesign
Da sich an der Rückseite dieses Schranks keine Tür befindet, kann Installationsraum gespart und die Wartung vereinfacht werden

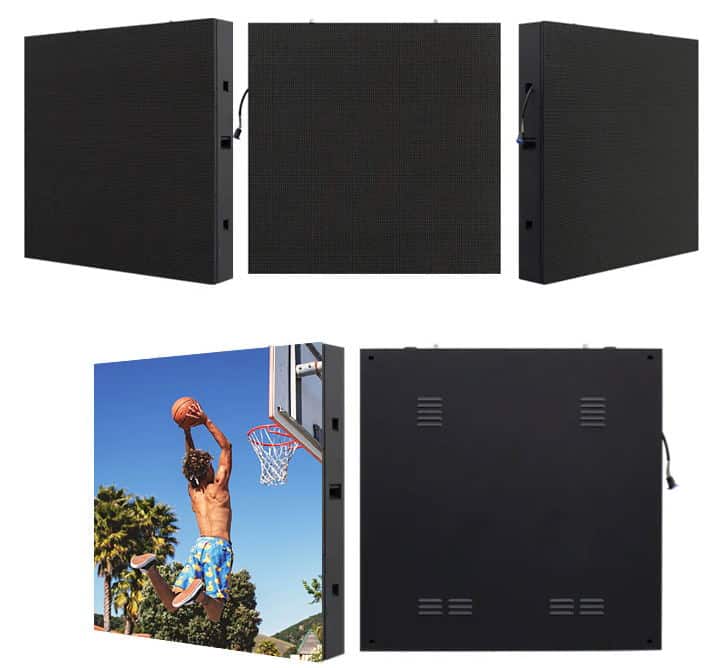

Kabinettdetails
1) Doppelte Wartung, von vorne und von hinten. Normalerweise nutzen die Leute die Vorwartungsfunktion.
2) Wartungsfreundlich, das Modul lässt sich mit einem Sechskantschraubendreher leicht demontieren.
3) Ohne Schrauben ist es einfacher, Module zu demontieren und am Schrank zu installieren.
4) Neue Form mit neuer Kunststoffabdeckung, kleinerem Modulabstand und besserer Bildschirmebenheit.
5) 960 x 960 mm großes Eisengehäuse oder anpassbar in der Größe, dünn und hochpräzise. Leicht, spart Arbeits- und Produktionskosten.

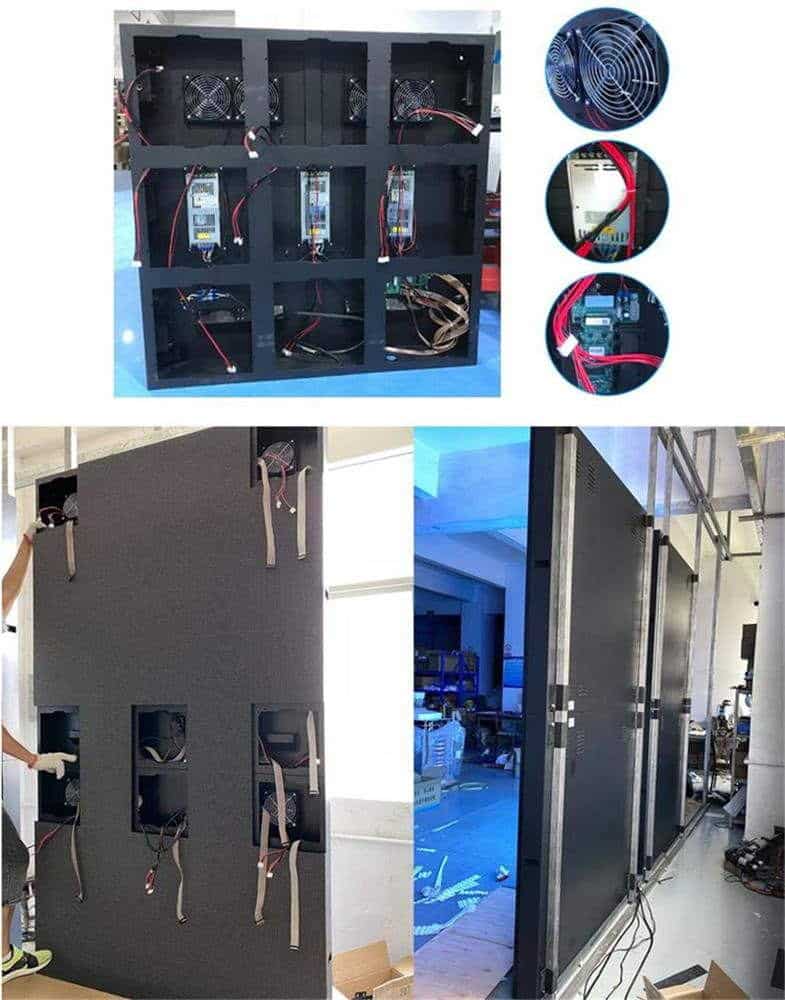

Vollständige Frontwartung, leichter und einfacher
Die Struktur ist einfach und leicht und zielt darauf ab, den Druck durch Bau und Transport zu reduzieren. Module, Netzteile, Empfangskarten und andere Komponenten können an der Vorderseite demontiert werden, was dem Wartungspersonal die Wartung des LED-Bildschirms erleichtert. Ein einzelner Schrank ist:
30 kg Gewicht
110 mm Dicke
Alle Komponenten (Stromversorgung, Controller, Lüfter usw.) können Front-End-Dienste bereitstellen
Wartungsschritte
Führen Sie einen „T“-Schlüssel in eines der Löcher im Modul ein und entriegeln Sie es.
Entriegeln Sie ein anderes Schloss.
Entfernen Sie das Modul aus dem Schrank.
Trennen Sie die Strom- und Datenkabel.
SMD-LED mit bester Farbgleichmäßigkeit und hoher Helligkeit
Als Outdoor-LEDs wählen wir die besten Treiber-ICs aus, die sich durch hohe Zuverlässigkeit und Kontrast, einen großen Betrachtungswinkel und eine gute Konsistenz auszeichnen, die die Anforderungen an hohe Helligkeit, hohe Bildwiederholfrequenz und hohe Graustufen erfüllen und gleichzeitig natürliche Farben bei bester Farbgleichmäßigkeit beibehalten
Großer Betrachtungswinkel
Der vertikale und horizontale Betrachtungswinkel kann bis zu 140° betragen. Bereitstellung eines weiten Betrachtungswinkels.
Schutzart IP65
IP65 gewährleistet einen stabilen Betrieb des Bildschirms auch bei extremen Wetterbedingungen wie folgt: hohe Temperatur, niedrige Temperatur und hohe Luftfeuchtigkeit.

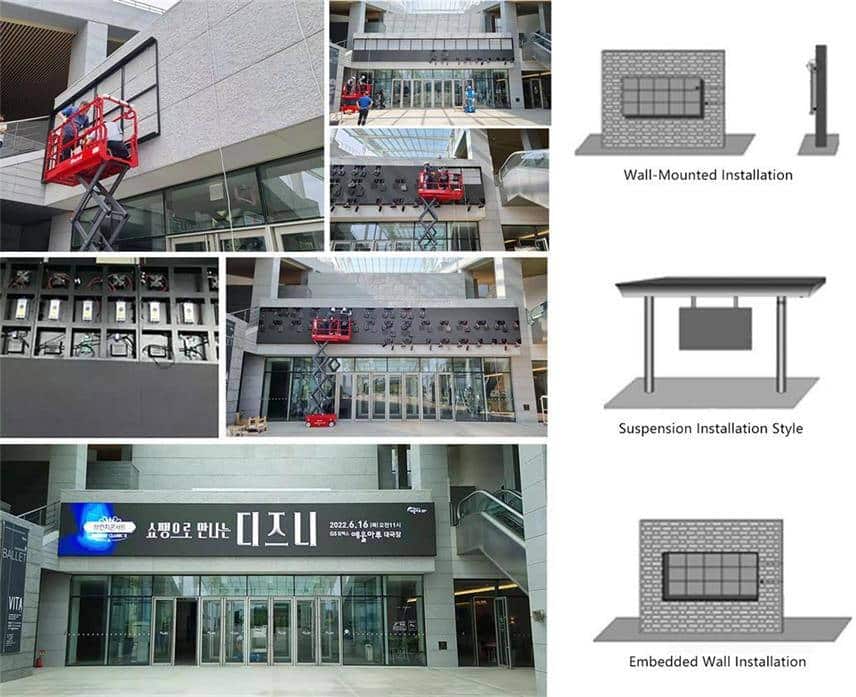

Installationsmethoden:
Das LED-Modul wird über Schrauben an der Vorderseite mit dem Schrank verbunden. Für die Installation im Freien ist diese Methode eine sichere und zuverlässige Wahl.
Im Vergleich zu herkömmlichen festen LED-Anzeigen für den Außenbereich ist es die bevorzugte Wahl für wandmontierte, hängende und wandmontierte eingebettete Installationsanwendungen.
LED Zeigt die Eingangsmedienfunktion an
1. DVI-Schnittstelle
DVI-Schnittstelle, nämlich digitale Videoschnittstelle.
2. VGA-Schnittstelle
Die VGA-Schnittstelle ist eine dedizierte Schnittstelle für Computerausgabedaten unter Verwendung des VGA-Standards.
3. HDMI-Schnittstelle
HDMI ist Schnittstellenstandard. Sein vollständiger Name ist High-Definition Multimedia Interface.
4. SDI-Schnittstelle
Verwenden Sie ein Koaxialkabel mit BNC-Schnittstelle als Kabelstandard.
5. USB-Schnittstelle
Universeller serieller Bus.
6. WIFI-Funktion und Cloud
WIFI-Funktion und Cloud, um den Video- und Bildinhalt der LED-Anzeige über den Computer aus der Ferne zu ersetzen
Anwendungsfelder
LED-Bildschirmserien für die Wartung von Außenfronten werden hauptsächlich für Außenwerbung, Informationsveröffentlichung, Journalismus und Kommunikation an einigen Orten verwendet, z. B. an Kulturplätzen, Verkehrsadern, Bahnhöfen, Terminals, Informationszentren, Unterhaltungsstätten, Einkaufsmöglichkeiten, Zentren, Handelsstädten usw.
Parameter
960 x 960 mm großes Front-Service-LED-Display für den Außenbereich | ||||||||
|---|---|---|---|---|---|---|---|---|
| Pixelabstand (mm) | P4 | 5.33 | P6.67 | P8 | P10 | P10 (DIP) | P16(DIP) | P8(DIP) |
| Modell | P4 | P5.33 | P6.67 | P8 | P10 | P10DIP | P16D | P8DIP |
| Pixelkonfiguration | SMD1921 | SMD1921 | SMD2727 | SMD3535 | SMD3535 | DIP346 | DIP346 | DIP246 |
| Dichte (Pixel/㎡) | 62,500 | 35,156 | 22,498 | 15,625 | 10,000 | 10,000 | 3,906 | 15,625 |
| Modulauflösung (Pixel) | 80×80 | 60×60 | 48×48 | 40×40 | 32×32 | 32×32 | 20×20 | 40×20 |
| Modulgröße (mm) | 320×320 | 320×320 | 320×320 | 320×320 | 320×320 | 320×320 | 320×320 | 320×160 |
| Fahrmodus (Duty) | 1/10 | 1/8 | 1/6 | 1/5 | 1/2 | 1/4 | 1/1 | 1/5 |
| Schrankgröße (mm) | 960×960 | 960×960 | 960×960 | 960×960 | 960×960 | 960×960 | 960×960 | 960×960 |
| Schrankgewicht (KG) | 30 | 30 | 30 | 30 | 30 | 40 | 40 | 40 |
| Helligkeit (CD/㎡) | ≥6.000 | ≥6.000 | ≥6.500 | ≥6.500 | ≥6.500 | ≥9.000 | ≥1.0000 | ≥9.000 |
| Betrachtungswinkel (°) | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 |
| Graustufe (Bits) | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 |
| Betriebsleistung | AC100-240V 50-60Hz | AC100-240V 50-60Hz | AC100-240V 50-60Hz | AC100-240V 50-60Hz | AC100-240V 50-60Hz | AC100-240V 50-60Hz | AC100-240V 50-60Hz | AC100-240V 50-60Hz |
| Max. Stromverbrauch (W/㎡) | 806 | 732 | 700 | 900 | 576 | 610 | 540 | 540 |
| Durchschn. Stromverbrauch (W/㎡) | 270 | 245 | 230 | 300 | 200 | 205 | 185 | |
| Bildfrequenz (Hz) | ≥60 | ≥60 | ≥60 | ≥60 | ≥60 | ≥60 | ≥60 | ≥60 |
| Aktualisierungsfrequenz (Hz) | ≥3.840 | ≥3.840 | ≥3.840 | ≥3.840 | ≥3.840 | ≥3.840 | ≥3.840 | ≥3.840 |
| Arbeitstemperatur (ºC) | -20~+60 | -20~+60 | -20~+60 | -20~+60 | -20~+60 | -20~+60 | -20~+60 | -20~+60 |
| Lebensdauer (Stunden) | 100,000 | 100,000 | 100,000 | 100,000 | 100,000 | 100,000 | 100,000 | 100,000 |
| Schutzgrad | IP65 (vorne), IP54 (hinten) | IP65 (vorne), IP54 (hinten) | IP65 (vorne), IP54 (hinten) | IP65 (vorne), IP54 (hinten) | IP65 (vorne), IP54 (hinten) | IP65 (vorne), IP54 (hinten) | IP65 (vorne), IP54 (hinten) | IP65 (vorne), IP54 (hinten) |
1000 x 1000 mm großes Front-Service-LED-Display für den Außenbereich
| Modell Nr. | P3.91 | P4.81 |
| Pixelabstand | 3,91 mm | 4,81 mm |
| Pixeldichte (Punkte/qm) | 65536 | 14624 |
| LED-Komponente | SMD1921 | SMD1921 |
| Modulgröße | 250 x 250 x 17 mm | 250 x 250 x 17 mm |
| Modulauflösung (Punkte) | 64 x 64 | 62 x 52 |
| Panelgröße | 1000 x 1000 mm | 1000 x 1000 mm |
| Panelgewicht (Al-Rahmen) | 45 kg | 45 kg |
| Helligkeit | ≥5500nits | ≥5500nits |
| Bester Betrachtungsabstand | ≥3 m | ≥4 m |
| maximaler Energieverbrauch | ≤1000W/qm | ≤1000W/qm |
| Fahrweise | 1/16 | 1/ 13 |
| Blickwinkel | 140º (H) / 140º (V) | |
| Wartung | Vorne hinten | |
| Kontroll-Methode | Synchrones/drahtloses Steuerungssystem | |
| Betriebsspannung | AC220V/110V±10% | |
| Arbeitstemperatur | -20 °C bis +50 °C ± 101 TP3T | |
| Arbeitsfeuchtigkeit | 10% ~ 95% | |
| MTBF | 10.000 Stunden | |
| Bildfrequenz | 50/60Hz | |
| Aktualisierungshäufigkeit | >1920Hz | |
| IP-Klasse | IP65 | |
| Effektive Kommunikation Distanz (ohne Relais) | Ungeschirmte Twisted-Pair-Netzleitungsübertragungsentfernung: 100 m, maximale Übertragungsentfernung: 130 m; Multimode-Glasfaser: 500M; Singlemode-Glasfaser: 10 km | |
| Signalannahme mit Videoprozessor | PAL/NTSC/SECAM, S-Video; VGA; RGB; HDMI, DVI, Composite Video; SDI, DP usw. | |
| Systembetriebsplattform | WINDOWS (WINXP, WIN7/8/10) und Schnittstellen für die Sekundärentwicklung | |
