Módulo LED de mantenimiento frontal
Servicio frontal al aire libre pantalla LED Módulo, diferentes píxeles de diferentes tamaños de módulo, generalmente, P3.91/P4.81 tienen un tamaño de 250 mm x 250 mm, P4/P5.33/P6.67/P8/P10 tienen un tamaño de 320 mm x 320 mm.
Adecuado para aplicaciones de instalación fija en exteriores;
Pantalla LED SMD;
Resistente a la intemperie según el estándar IP65/65;
Imágenes de alta resolución y larga vida útil;
Configure fácilmente varios tamaños y relaciones de aspecto;
Amplio ángulo de visión;
El brillo comienza en 6000 nits.
Canal de mantenimiento: mantenimiento frontal del módulo.
Gabinete de acero (opcional: gabinete de aluminio fundido a presión)
Serie FS
serie FS son las pantallas LED de alta resolución para interiores de CHENKSE. excelente efecto sin costuras. La serie OF incluye todas las funciones necesarias para maximizar la estabilidad y fiabilidad de la pantalla LED fija.
Rendimiento visual
Resolución: Los tonos de píxeles finos forman una alta resolución, que puede capturar y mantener la atención de los transeúntes. La tolerancia de la superficie es inferior a 0,2 mm, lo que elimina de manera eficiente el fenómeno del mosaico.
Alta frecuencia de actualización: La frecuencia de actualización de 3840Hz para imágenes de alto rango dinámico elimina las líneas de escaneo y el parpadeo en la pantalla cuando capturamos la pantalla. La escala de grises alta garantiza una visión superior y la pantalla LED tiene un rendimiento visual vívido.
Contraste: La relación de contraste del Pantalla LED da una calidad de imagen nítida.
Alto brillo: el brillo de la pantalla LED puede ser de hasta 10000 nits. Incluso si la pantalla está expuesta a la luz solar directa, la imagen sigue siendo clara.
Alto rendimiento
Gabinete de chapa con cable conciso, el espacio interior es espacioso
Clasificación IP65
IP65 asegura un funcionamiento estable de la pantalla incluso en condiciones climáticas extremas como se muestra a continuación: alta temperatura, baja temperatura y alta humedad, con un tratamiento técnico especial.
Métodos de instalación:
Servicio de espalda al aire libre Pantalla de visualización LED fijo en la pared, en pilares, de pie, etc.todo disponible, y el hardware del sistema incluye el envío de tarjetas, caja de envío, procesador, recepción de tarjetas, etc.
Gris bajo
CHENKSE LED Dipalys
Pantallas LED ordinarias
Actualización alta
CHENKSE LED Dipalys
Pantallas LED ordinarias
Alto contraste
CHENKSE LED Dipalys
Pantallas LED ordinarias
PANTALLAS LED CHENKSE Se compone de muchos gabinetes LED 1:1.
La resolución puede llegar a 2K / 4K, sin costuras ni espacios. la característica más significativa.
Los colores son más naturales, para dar vida al contenido real.
Impermeable de alto grado
Gabinete de acero laminado en frío con pintura anticorrosión, antihumedad, grado de protección IP65
Diseño de módulo estándar
SMD:
P3.91, P4.81, tamaño del módulo: 250x250 mm
P5.0, P6.67, tamaño del módulo: 320x160 mm
P8, P10, tamaño del módulo: 320x320 mm
INMERSIÓN: P10, P16, P20 tamaño del módulo: 320x160 mm
El módulo es de acceso frontal y acceso trasero.
Módulo de encolado a doble cara anti-UV, anti-deformación y antillamas, impermeable.
Diseño sin puerta
No hay puerta en la parte posterior de este gabinete, lo que puede ahorrar espacio de instalación y facilitar el mantenimiento.
Detalles del gabinete
1) Mantenimiento dual, por delante y por detrás. La gente suele utilizar su función de mantenimiento previo.
2) Fácil de mantener, el módulo se puede desmontar fácilmente con un destornillador hexagonal.
3) Sin tornillos, es más fácil desmontar los módulos e instalarlos en el armario.
4) Nuevo molde con nueva cubierta de plástico, espacio entre módulos más pequeño y mejor planitud de la pantalla.
5) Gabinete de hierro de 960x960 mm o personalizable en tamaño, delgado y de alta precisión. Ligero, ahorrando mano de obra y costes de producción.
Mantenimiento frontal completo, más ligero y sencillo
La estructura es simple y liviana, con el objetivo de reducir la presión de la construcción y el transporte. Los módulos, fuentes de alimentación, tarjetas receptoras y otros componentes se pueden desmontar en la parte frontal, lo que facilita al personal de mantenimiento el mantenimiento de la pantalla LED. Un solo gabinete es:
30 kilos de peso
110 mm de espesor
Todos los componentes (fuente de alimentación, controlador, ventilador, etc.) pueden proporcionar servicios de front-end
Pasos de mantenimiento
Inserte una llave en “T” en uno de los orificios del módulo y desbloquéelo.
Desbloquea otra cerradura.
Retire el módulo del gabinete.
Desconecte los cables de alimentación y datos.
LED SMD con la mejor uniformidad de color y alto brillo
Los LED para exteriores que elegimos son los mejores IC de conducción que tienen alta confiabilidad y contraste, amplio ángulo de visión y buena consistencia que satisfacen la necesidad de alto brillo, alta frecuencia de actualización, alta escala de grises y mantienen el color natural al mismo tiempo con la mejor uniformidad de color.
Ángulo de visión amplio
Los ángulos de visión vertical y horizontal pueden alcanzar hasta 140°. proporcionando un amplio ángulo de visión.
Protección de grado IP65
IP65 asegura un funcionamiento estable de la pantalla incluso en condiciones climáticas extremas como se muestra a continuación: alta temperatura, baja temperatura y alta humedad.

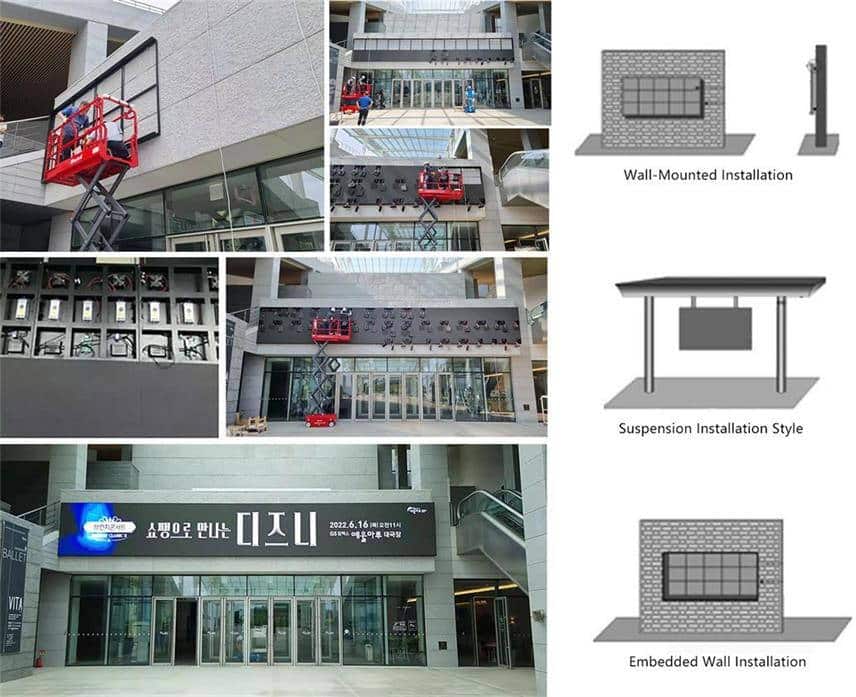

Métodos de instalación:
El módulo LED se conectará al gabinete mediante tornillos en el frente. Para instalación en exteriores, este método es una opción segura y confiable.
En comparación con las tradicionales pantallas LED fijas para exteriores, es la opción preferida para aplicaciones de instalación empotrada, suspendida y montada en la pared.
LED muestra la función de medios de entrada
1. Interfaz DVI
Interfaz DVI, a saber, interfaz de vídeo digital.
2. Interfaz VGA
La interfaz VGA es una interfaz dedicada para datos de salida de computadora que utilizan el estándar VGA.
3. Interfaz HDMI
HDMI es estándar de interfaz. Su nombre completo es Interfaz multimedia de alta definición.
4. Interfaz SDI
Adopte un cable coaxial, con la interfaz BNC como estándar de cable.
5. Interfaz USB
Bus serie universal.
6. Función WIFI y nube
Función WIFI y nube para reemplazar de forma remota el contenido de video e imagen de la pantalla LED a través del cómputo
Campos de aplicación
Las series de pantallas LED de mantenimiento frontal para exteriores se utilizan principalmente para publicidad exterior, publicación de información, periodismo y comunicación en algunos lugares, como plazas culturales, arterias de tráfico, estaciones, terminales, centros de información, lugares de entretenimiento, tiendas, centros comerciales, ciudades comerciales, etc.
Parámetros
Pantalla LED de servicio frontal para exteriores de 960x960 mm | ||||||||
|---|---|---|---|---|---|---|---|---|
| Paso de píxeles (mm) | P4 | 5.33 | P6.67 | P8 | P10 | P10 (INMERSIÓN) | P16(INMERSIÓN) | P8(INMERSIÓN) |
| Modelo | P4 | P5.33 | P6.67 | P8 | P10 | P10DIP | P16D | P8DIP |
| Configuración de píxeles | SMD1921 | SMD1921 | SMD2727 | SMD3535 | SMD3535 | DIP346 | DIP346 | DIP246 |
| Densidad (píxeles/㎡) | 62,500 | 35,156 | 22,498 | 15,625 | 10,000 | 10,000 | 3,906 | 15,625 |
| Resolución del módulo (píxeles) | 80×80 | 60×60 | 48×48 | 40×40 | 32×32 | 32×32 | 20×20 | 40×20 |
| Tamaño del módulo (mm) | 320×320 | 320×320 | 320×320 | 320×320 | 320×320 | 320×320 | 320×320 | 320×160 |
| Modo de conducción (deber) | 1/10 | 1/8 | 1/6 | 1/5 | 1/2 | 1/4 | 1/1 | 1/5 |
| Tamaño del gabinete (mm) | 960×960 | 960×960 | 960×960 | 960×960 | 960×960 | 960×960 | 960×960 | 960×960 |
| Peso del gabinete (KG) | 30 | 30 | 30 | 30 | 30 | 40 | 40 | 40 |
| Brillo (CD/㎡) | ≥6.000 | ≥6.000 | ≥6,500 | ≥6,500 | ≥6,500 | ≥9.000 | ≥1,0000 | ≥9.000 |
| Ángulo de visión (°) | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 |
| Grado gris (bits) | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 |
| Poder de operación | CA 100-240 V 50-60 Hz | CA 100-240 V 50-60 Hz | CA 100-240 V 50-60 Hz | CA 100-240 V 50-60 Hz | CA 100-240 V 50-60 Hz | CA 100-240 V 50-60 Hz | CA 100-240 V 50-60 Hz | CA 100-240 V 50-60 Hz |
| Máx. Consumo de energía (W/㎡) | 806 | 732 | 700 | 900 | 576 | 610 | 540 | 540 |
| Promedio Consumo de energía (W/㎡) | 270 | 245 | 230 | 300 | 200 | 205 | 185 | |
| Frecuencia de cuadro (Hz) | ≥60 | ≥60 | ≥60 | ≥60 | ≥60 | ≥60 | ≥60 | ≥60 |
| Frecuencia de actualización (Hz) | ≥3.840 | ≥3.840 | ≥3.840 | ≥3.840 | ≥3.840 | ≥3.840 | ≥3.840 | ≥3.840 |
| Temperatura de Trabajo (ºC) | -20～+60 | -20～+60 | -20～+60 | -20～+60 | -20～+60 | -20～+60 | -20～+60 | -20～+60 |
| Vida útil (horas) | 100,000 | 100,000 | 100,000 | 100,000 | 100,000 | 100,000 | 100,000 | 100,000 |
| Grado de protección | IP65 (frontal), IP54 (trasera) | IP65 (frontal), IP54 (trasera) | IP65 (frontal), IP54 (trasera) | IP65 (frontal), IP54 (trasera) | IP65 (frontal), IP54 (trasera) | IP65 (frontal), IP54 (trasera) | IP65 (frontal), IP54 (trasera) | IP65 (frontal), IP54 (trasera) |
Pantalla LED de servicio frontal para exteriores de 1000x1000 mm
| N º de Modelo. | PAG3.91 | PAG4.81 |
| Tamaño de píxel | 3,91 mm | 4,81 milímetros |
| Densidad de pixeles (puntos/m2) | 65536 | 14624 |
| componente LED | SMD1921 | SMD1921 |
| Tamaño del módulo | 250x250x17mm | 250x250x17mm |
| Resolución del módulo (puntos) | 64 x 64 | 62 x 52 |
| Tamaño del panel | 1000x1000mm | 1000x1000mm |
| Peso del panel (Al marco) | 45 kilos | 45 kilos |
| Brillo | ≥5500 liendres | ≥5500 liendres |
| Mejor distancia de visualización | ≥3 metros | ≥4 metros |
| Consumo máximo de energía | ≤1000W/m² | ≤1000W/m² |
| Método de conducción | 1/16 | 1/ 13 |
| Ángulo de visión | 140º(H) / 140º(V) | |
| Mantenimiento | Delantero trasero | |
| Método de control | Sistema de control síncrono/inalámbrico | |
| Tensión de trabajo | CA220V/110V±10% | |
| Temperatura de trabajo | -20ºC~+50ºC±10% | |
| Humedad de trabajo | 10% ~ 95% | |
| MTBF | 10.000 horas | |
| Frecuencia de cuadro | 50/60Hz | |
| Actualizar frecuencia | >1920Hz | |
| grado IP | IP65 | |
| Comunicación efectiva Distancia (sin relé) | Distancia de transmisión de línea neta de par trenzado sin blindaje: 100 M, distancia máxima de transmisión: 130 M; Fibra óptica multimodo: 500M; Fibra óptica monomodo: 10KM | |
| Aceptar señal con procesador de video. | PAL/NTSC/SECAM, S-Video; VGA; RGB; HDMI, DVI, vídeo compuesto; SDI, DP, etc. | |
| Plataforma operativa de sistemas. | WINDOWS(WINXP,WIN7/8/10) e interfaces para desarrollo secundario | |
