Etuosan huolto-LED-moduuli
Palvelu ulkona LED-näyttö moduuli, eri pikseleitä eri moduulikoko, yleensä P3.91/P4.81 ovat 250mmx250mm, P4/P5.33/P6.67/P8/P10 ovat 320mmx320mm.
Soveltuu kiinteään ulkoasennukseen;
SMD LED-näyttö;
Säänkestävä IP65/65-standardin mukaan;
Korkean resoluution kuvat ja pitkä käyttöikä;
Määritä helposti erilaisia kokoja ja kuvasuhteita;
Laaja katselukulma;
Kirkkaus alkaa 6000 nitistä.
Huoltokanava: moduulin etuosan huolto
Teräskaappi (valinnainen: painevalettu alumiinikaappi)
FS-sarja
FS-sarja on CHENKSEn sisätilojen korkean resoluution LED-näytöt. erinomainen saumaton vaikutus. OF-sarja sisältää kaikki tarvittavat toiminnot kiinteän LED-näytön vakauden ja luotettavuuden maksimoimiseksi.
Visuaalinen suorituskyky
Resoluutio: Hienot pikselikorkeudet muodostavat korkean resoluution, joka voi kiinnittää ja pitää ohikulkijoiden huomion .. Pintatoleranssi on alle 0,2 mm, mikä eliminoi tehokkaasti mosaiikki-ilmiön.
Korkea virkistystaajuus: Suuren dynaamisen alueen kuvien 3840 Hz: n virkistystaajuus eliminoi skannausviivat ja välkkymisen näytössä, kun otamme näyttöä. Korkea harmaa asteikko takaa ensiluokkaisen kuvan ja LED-näytöllä on eloisa visuaalinen suorituskyky.
Kontrasti: Kontrastisuhde LED-näyttö antaa terävän kuvanlaadun.
Suuri kirkkaus: LED-näytön kirkkaus voi olla jopa 10000 nitiä. Jopa näyttö on suorassa auringonvalossa, kuva näyttää silti kirkkaalta.
Korkea suorituskyky
Peltikaappi, jossa tiivis kaapeli, sisätila on tilava
IP65-luokitus
IP65 takaa näytön vakaan toiminnan myös äärimmäisissä sääolosuhteissa, kuten alla: korkea lämpötila, matala lämpötila ja korkea kosteus, erityisellä teknisellä käsittelyllä.
Asennustavat:
Ulkopuolinen etupalvelu takapalvelu LED-näyttö kiinnitettynä seinälle, pylväisiin, seisomaan jne. kaikki käytettävissä olevat, ja järjestelmän laitteistoihin sisältyi korttien lähetyslaatikko, prosessori, vastaanottokortit jne.
Matala harmaa
CHENKSE LED dipaalit
Tavalliset LED-näytöt
Korkea virkistys
CHENKSE LED dipaalit
Tavalliset LED-näytöt
Korkea kontrasti
CHENKSE LED dipaalit
Tavalliset LED-näytöt
CHENKSE-LED-NÄYTÖT koostuu useista 1:1 LED - kaapista .
Tarkkuus voi saavuttaa 2K / 4K ilman ompeleita ja aukkoja. merkittävin piirre.
Värit ovat luonnollisempia, jotta todellinen sisältö saadaan elämään.
Korkealuokkainen vedenpitävä
Kylmävalssattu teräskaappi korroosionestomaalauksella, kosteudenesto, IP65 suojausluokka
Vakiomoduulisuunnittelu
SMD:
P3.91, P4.81, moduulin koko: 250x250mm
P5.0, P6.67, moduulin koko: 320x160mm
P8, P10, moduulin koko: 320x320mm
DIP: P10, P16, P20 moduulin koko: 320x160mm
Moduuli on pääsy edestä ja takaa
Moduuli UV-, muodonmuutos- ja palamista estävä, vedenpitävä kaksipuolinen liimaus
Ei oven suunnittelua
Tämän kaapin takana ei ole ovea, mikä säästää asennustilaa ja helpottaa huoltoa
Kaapin tiedot
1) Kaksoishuolto, edestä ja takaa. Ihmiset käyttävät yleensä sen esihuoltotoimintoa.
2) Helppo huoltaa, moduuli voidaan helposti purkaa kuusikulmaisella ruuvimeisselillä.
3) Ilman ruuveja on helpompi purkaa moduulit ja asentaa ne kaappiin.
4) Uusi muotti, jossa on uusi muovikansi, pienempi moduuliväli ja parempi näytön tasaisuus.
5) 960x960 mm rautakaappi tai muokattava koko, ohut ja erittäin tarkka. Kevyt, säästää työvoimaa ja tuotantokustannuksia.
Täysi etuosan huolto, kevyempi ja helpompi
Rakenne on yksinkertainen ja kevyt, ja se pyrkii vähentämään rakentamisen ja kuljetuksen painetta. Moduulit, virtalähteet, vastaanottokortit ja muut komponentit voidaan purkaa edestä, jolloin huoltohenkilöstön on helppo huoltaa LED-näyttöä. Yksi kaappi on:
30 kg painoa
110mm paksuus
Kaikki komponentit (virtalähde, ohjain, tuuletin jne.) voivat tarjota etupään palveluita
Huoltovaiheet
Työnnä T-avain yhteen moduulin reikistä ja avaa se.
Avaa toinen lukko.
Irrota moduuli kaapista.
Irrota virta- ja datakaapelit.
SMD-LED, jossa on paras väritasaisuus ja korkea kirkkaus
Valitsemme parhaan ajo-IC:n, jolla on korkea luotettavuus ja kontrasti, laaja katselukulma ja hyvä johdonmukaisuus, jotka täyttävät korkean kirkkauden, korkean virkistystaajuuden, korkean harmaasävyn tarpeen ja säilyttävät luonnollisen värin kerralla parhaan väritasaisuuden ansiosta.
Laaja katselukulma
Pysty- ja vaakasuuntaiset katselukulmat voivat olla jopa 140°. tarjoaa laajan katselukulman.
IP65-luokan suojaus
IP65 takaa näytön vakaan toiminnan myös äärimmäisissä sääolosuhteissa, kuten alla: korkea lämpötila, matala lämpötila ja korkea kosteus.

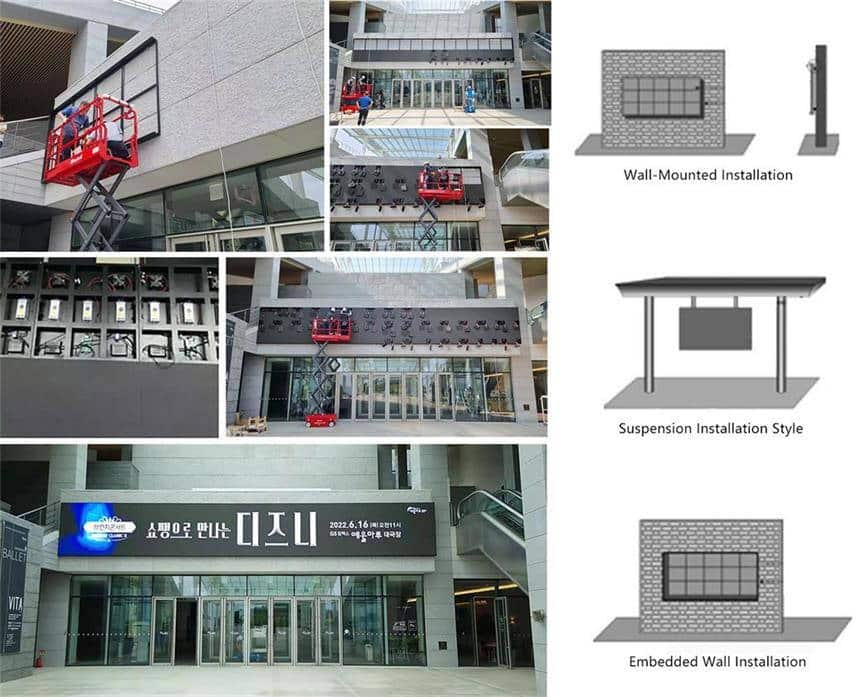

Asennustavat:
LED-moduuli liitetään kaappiin etupuolella olevilla ruuveilla. Ulkoasennukseen tämä menetelmä on turvallinen ja luotettava valinta.
Verrattuna perinteisiin ulkokäyttöön kiinteisiin LED-näyttöihin, se on ensisijainen valinta seinään asennettavissa, ripustettavissa ja seinään asennettavissa upotetuissa asennussovelluksissa.
LED näyttää tulovälineen toiminnon
1. DVI-liitäntä
DVI-liitäntä, nimittäin digitaalinen videoliitäntä.
2. VGA-liitäntä
VGA-liitäntä on oma liitäntä tietokoneen VGA-standardia käyttäville lähtötiedoille.
3. HDMI-liitäntä
HDMI on liitäntästandardi. Sen koko nimi on High-Definition Multimedia Interface.
4. SDI-liitäntä
Ota käyttöön koaksiaalikaapeli, BNC-liitäntä kaapelistandardina.
5. USB-liitäntä
Yleinen sarjaväylä.
6. WIFI-toiminto ja pilvi
WIFI-toiminto ja pilvi korvaamaan LED-näytön video- ja kuvasisällön etäyhteyden avulla laskennan avulla
Sovelluskentät
Outdoor edessä huollettavia led-näyttösarjoja käytetään pääasiassa ulkomainontaan, tiedon julkaisemiseen, journalismiin ja viestintään joissain paikoissa, kuten kulttuuriaukiolla, liikenneväylillä, asemilla, terminaaleissa, tietokeskuksissa, viihdepaikoissa, ostoskeskuksissa, kaupallisissa kaupungeissa jne.
Parametrit
Outdoor 960x960mm Etuhuolto LED-näyttö | ||||||||
|---|---|---|---|---|---|---|---|---|
| Pikseliväli (mm) | P4 | 5.33 | P6.67 | P8 | P10 | P10 (DIP) | P16 (DIP) | P8 (DIP) |
| Malli | P4 | P5.33 | P6.67 | P8 | P10 | P10DIP | P16D | P8DIP |
| Pikselin asetukset | SMD1921 | SMD1921 | SMD2727 | SMD3535 | SMD3535 | DIP346 | DIP346 | DIP246 |
| Tiheys (pikseliä/㎡) | 62,500 | 35,156 | 22,498 | 15,625 | 10,000 | 10,000 | 3,906 | 15,625 |
| Moduulin tarkkuus (pikseli) | 80×80 | 60×60 | 48×48 | 40×40 | 32 × 32 | 32 × 32 | 20×20 | 40×20 |
| Moduulin koko (mm) | 320×320 | 320×320 | 320×320 | 320×320 | 320×320 | 320×320 | 320×320 | 320×160 |
| Ajotila (Duty) | 1/10 | 1/8 | 1/6 | 1/5 | 1/2 | 1/4 | 1/1 | 1/5 |
| Kaapin koko (mm) | 960×960 | 960×960 | 960×960 | 960×960 | 960×960 | 960×960 | 960×960 | 960×960 |
| Kaapin paino (KG) | 30 | 30 | 30 | 30 | 30 | 40 | 40 | 40 |
| Kirkkaus (CD/㎡) | ≥ 6 000 | ≥ 6 000 | ≥ 6 500 | ≥ 6 500 | ≥ 6 500 | ≥ 9 000 | ≥1 0000 | ≥ 9 000 |
| Katselukulma (°) | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 |
| Harmaa (bittiä) | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 |
| Käyttöteho | AC100-240V 50-60Hz | AC100-240V 50-60Hz | AC100-240V 50-60Hz | AC100-240V 50-60Hz | AC100-240V 50-60Hz | AC100-240V 50-60Hz | AC100-240V 50-60Hz | AC100-240V 50-60Hz |
| Max. Virrankulutus (W/㎡) | 806 | 732 | 700 | 900 | 576 | 610 | 540 | 540 |
| Keskim. Virrankulutus (W/㎡) | 270 | 245 | 230 | 300 | 200 | 205 | 185 | |
| Kuvataajuus (Hz) | ≥60 | ≥60 | ≥60 | ≥60 | ≥60 | ≥60 | ≥60 | ≥60 |
| Päivitystaajuus (Hz) | ≥3 840 | ≥3 840 | ≥3 840 | ≥3 840 | ≥3 840 | ≥3 840 | ≥3 840 | ≥3 840 |
| Käyttölämpötila (ºC) | -20+60 | -20+60 | -20+60 | -20+60 | -20+60 | -20+60 | -20+60 | -20+60 |
| Elinikä (tuntia) | 100,000 | 100,000 | 100,000 | 100,000 | 100,000 | 100,000 | 100,000 | 100,000 |
| Arvosanan suojaaminen | IP65 (edessä), IP54 (takana) | IP65 (edessä), IP54 (takana) | IP65 (edessä), IP54 (takana) | IP65 (edessä), IP54 (takana) | IP65 (edessä), IP54 (takana) | IP65 (edessä), IP54 (takana) | IP65 (edessä), IP54 (takana) | IP65 (edessä), IP54 (takana) |
Outdoor 1000x1000mm Etuhuolto LED-näyttö
| Malli nro. | P3.91 | P4.81 |
| Pikseliväli | 3,91 mm | 4,81 mm |
| Pikselitiheys (pistettä/neliömetri) | 65536 | 14624 |
| LED-komponentti | SMD1921 | SMD1921 |
| Moduulin koko | 250 x 250 x 17 mm | 250 x 250 x 17 mm |
| Moduulin resoluutio (pisteet) | 64 x 64 | 62x52 |
| Paneelin koko | 1000 x 1000 mm | 1000 x 1000 mm |
| Paneelin paino (Al-kehys) | 45 kg | 45 kg |
| Kirkkaus | ≥ 5500 nittiä | ≥ 5500 nittiä |
| Paras katseluetäisyys | ≥3 m | ≥4 m |
| Suurin virrankulutus | ≤1000W/neliömetri | ≤1000W/neliömetri |
| Ajotapa | 1/16 | 1/ 13 |
| Katselukulma | 140º(K) / 140º(V) | |
| Huolto | Etu & Taka | |
| Valvontamenetelmä | Synkroninen/langaton ohjausjärjestelmä | |
| Käyttöjännite | AC220V/110V±10% | |
| Työskentelylämpötila | -20ºC~+50ºC±10% | |
| Toimiva kosteus | 10% ~ 95% | |
| MTBF | 10 000 tuntia | |
| Kehystaajuus | 50/60 Hz | |
| Päivitystaajuus | > 1920 Hz | |
| IP-luokka | IP65 | |
| Tehokas kommunikointi Etäisyys (ilman relettä) | Suojaamaton kierretty pariverkkolinjan siirtoetäisyys: 100M, suurin lähetysetäisyys: 130M; Monimuotoinen valokuitu: 500M; Yksimuotoinen valokuitu: 10 km | |
| Signaalin vastaanottaminen videoprosessorilla | PAL/NTSC/SECAM,S-Video;VGA;RGB;HDMI,DVI,komposiittivideo;SDI,DP jne. | |
| Järjestelmän käyttöalusta | WINDOWS(WINXP,WIN7/8/10) ja rajapinnat toissijaista kehitystä varten | |
