Modulo LED di manutenzione frontale
Servizio frontale all'aperto display a LED modulo, pixel diversi, dimensioni del modulo diverse, in genere, P3.91/P4.81 hanno dimensioni 250 mm x 250 mm, P4/P5.33/P6.67/P8/P10 hanno dimensioni 320 mm x 320 mm.
Adatto per applicazioni ad installazione fissa esterna;
Schermo LED SMD;
Resistente alle intemperie secondo lo standard IP65/65;
Immagini ad alta risoluzione e lunga durata;
Configura facilmente varie dimensioni e proporzioni;
Ampio angolo di visione;
La luminosità inizia a 6000 nit.
Canale di manutenzione: manutenzione frontale del modulo
Armadio in acciaio (opzionale: armadio in alluminio pressofuso)
Serie FS
Serie FS sono i display LED ad alta risoluzione per interni di CHENKSE. eccellente effetto senza soluzione di continuità. La serie OF include tutte le funzioni necessarie per massimizzare la stabilità e l'affidabilità del display a LED fisso.
Prestazioni visive
Risoluzione: I pixel pitch fini formano un'alta risoluzione, che può catturare e mantenere l'attenzione dei passanti. La tolleranza della superficie è inferiore a 0,2 mm, eliminando efficacemente il fenomeno del mosaico.
Alta frequenza di aggiornamento: La frequenza di aggiornamento di 3840 Hz per immagini ad alta gamma dinamica elimina le linee di scansione e lo sfarfallio sul display quando acquisiamo il display. L'elevata scala di grigi garantisce una visione eccellente e il display a LED ha prestazioni visive vivide.
Contrasto: Il rapporto di contrasto di Schermo LED offre una qualità dell'immagine nitida.
Alta luminosità: la luminosità del display a LED può essere fino a 10000 nit. Anche lo schermo è esposto alla luce solare diretta, l'immagine appare comunque nitida.
Alte prestazioni
Armadio in lamiera con cavo conciso, lo spazio interno è spazioso
Classificazione IP65
IP65 garantisce un funzionamento stabile dello schermo anche in condizioni meteorologiche estreme come di seguito: alta temperatura, bassa temperatura e alta umidità, con un trattamento tecnico speciale.
Metodi di installazione:
Servizio di front service all'aperto Schermo LED fissato al muro, su pilastri, in piedi ecc. tutto disponibile, e l'hardware di sistema includeva scatola di invio di carte di invio, processore, carte di ricezione ecc.
Basso grigio
CHENKSE LED Dipalys
Display a LED ordinari
Alto aggiornamento
CHENKSE LED Dipalys
Display a LED ordinari
Alto contrasto
CHENKSE LED Dipalys
Display a LED ordinari
DISPLAY A LED DI CHENKSE è composto da molti armadietti LED 1:1.
La risoluzione può raggiungere 2K / 4K, senza cuciture e spazi vuoti. la caratteristica più significativa.
I colori sono più naturali, per dare vita al contenuto reale.
Impermeabile di alta qualità
Armadio in acciaio laminato a freddo con verniciatura anticorrosione, antiumidità, grado di protezione IP65
Progettazione di moduli standard
SMD:
P3.91, P4.81, dimensione modulo: 250x250mm
P5.0, P6.67, dimensione modulo: 320x160mm
P8, P10, dimensione modulo: 320x320mm
DIP: P10, P16, P20 dimensioni modulo: 320x160mm
Il modulo è ad accesso anteriore e ad accesso posteriore
Modulo anti-UV, anti-deformazione, anti-fiamma, biadesivo impermeabile
Nessun design della porta
L'assenza di porte sul retro di questo armadio può far risparmiare spazio di installazione e facilitare la manutenzione
Dettagli del gabinetto
1) Doppia manutenzione, anteriore e posteriore. Le persone di solito usano la sua funzione di pre-manutenzione.
2) Di facile manutenzione, il modulo può essere facilmente smontato utilizzando un cacciavite esagonale.
3) Senza viti, è più semplice smontare i moduli e installarli sul mobile.
4) Nuovo stampo con nuova copertura in plastica, spazio tra i moduli più piccolo e migliore planarità dello schermo.
5) Armadio in ferro 960x960mm o personalizzabile nelle dimensioni, sottile e di alta precisione. Leggero, risparmiando manodopera e costi di produzione.
Manutenzione frontale completa, più leggera e più semplice
La struttura è semplice e leggera, con l'obiettivo di ridurre la pressione della costruzione e del trasporto. Moduli, alimentatori, schede riceventi e altri componenti possono essere smontati nella parte anteriore, facilitando la manutenzione dello schermo LED da parte del personale di manutenzione. Un singolo armadio è:
Peso 30 kg
Spessore 110mm
Tutti i componenti (alimentatore, controller, ventola, ecc.) possono fornire servizi front-end
Fasi di manutenzione
Inserire una chiave a "T" in uno dei fori del modulo e sbloccarlo.
Sblocca un'altra serratura.
Rimuovere il modulo dall'armadio.
Scollegare i cavi di alimentazione e dati.
LED SMD con migliore uniformità di colore ed elevata luminosità
Per i LED per esterni scegliamo i migliori circuiti integrati di guida che hanno elevata affidabilità e contrasto, ampio angolo di visione e buona consistenza che soddisfano le esigenze di elevata luminosità, elevata frequenza di aggiornamento, elevata scala di grigi e mantengono il colore naturale contemporaneamente con la migliore uniformità del colore
Ampio angolo di visione
Gli angoli di visione verticale e orizzontale possono raggiungere fino a 140°. fornendo un ampio angolo di visione.
Grado di protezione IP65
IP65 garantisce un funzionamento stabile dello schermo anche in condizioni meteorologiche estreme come di seguito: alta temperatura, bassa temperatura e alta umidità.

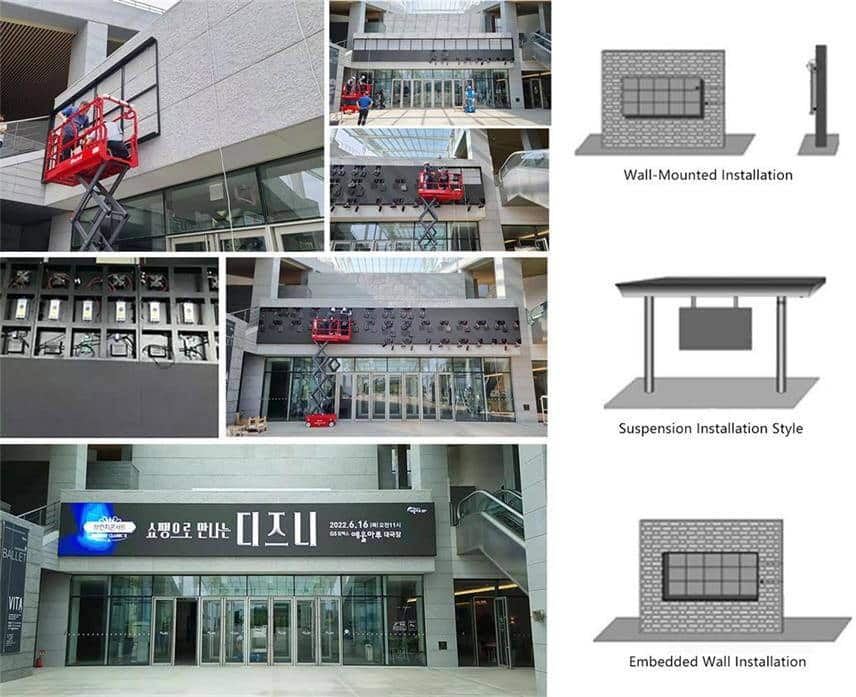

Metodi di installazione:
Il modulo LED verrà collegato al cabinet tramite viti sul frontale. Per l'installazione esterna, questo metodo è una scelta sicura e affidabile.
Rispetto ai tradizionali display LED fissi per esterni, è la scelta preferita per applicazioni di installazione a parete, sospese e integrate.
Il LED visualizza la funzione del supporto di ingresso
1. Interfaccia DVI
Interfaccia DVI, ovvero interfaccia video digitale.
2. Interfaccia VGA
L'interfaccia VGA è un'interfaccia dedicata per i dati di output del computer utilizzando lo standard VGA.
3. Interfaccia HDMI
HDMI è l'interfaccia standard. Il suo nome completo è High-Definition Multimedia Interface.
4. Interfaccia SDI
Adotta un cavo coassiale, con interfaccia BNC come standard del cavo.
5. Interfaccia USB
Universal Serial Bus.
6. Funzione WIFI e cloud
Funzione WIFI e cloud per sostituire in remoto il contenuto di video e immagini del display a LED tramite il computer
Campi di applicazione
Le serie di schermi a LED per manutenzione frontale esterna vengono utilizzate principalmente per la pubblicità esterna, l'editoria di informazioni, il giornalismo e la comunicazione in alcuni luoghi, come piazze culturali, arterie stradali, stazioni, terminali, centri informazioni, luoghi di intrattenimento, negozi, centri, città commerciali ecc.
Parametri
Display LED di servizio anteriore da esterno 960x960mm | ||||||||
|---|---|---|---|---|---|---|---|---|
| Passo pixel (mm) | P4 | 5.33 | P6.67 | P8 | P10 | P10 (DIP) | P16(DIP) | P8(DIP) |
| Modello | P4 | P5.33 | P6.67 | P8 | P10 | P10DIP | P16D | P8DIP |
| Configurazione dei pixel | SMD1921 | SMD1921 | SMD2727 | SMD3535 | SMD3535 | DIP346 | DIP346 | DIP246 |
| Densità (pixel/㎡) | 62,500 | 35,156 | 22,498 | 15,625 | 10,000 | 10,000 | 3,906 | 15,625 |
| Risoluzione del modulo (pixel) | 80×80 | 60×60 | 48×48 | 40×40 | 32×32 | 32×32 | 20×20 | 40×20 |
| Dimensioni modulo (mm) | 320×320 | 320×320 | 320×320 | 320×320 | 320×320 | 320×320 | 320×320 | 320×160 |
| Modalità di guida (dovere) | 1/10 | 1/8 | 1/6 | 1/5 | 1/2 | 1/4 | 1/1 | 1/5 |
| Dimensioni armadio (mm) | 960×960 | 960×960 | 960×960 | 960×960 | 960×960 | 960×960 | 960×960 | 960×960 |
| Peso dell'armadietto (chilogrammi) | 30 | 30 | 30 | 30 | 30 | 40 | 40 | 40 |
| Luminosità (CD/㎡) | ≥6.000 | ≥6.000 | ≥6.500 | ≥6.500 | ≥6.500 | ≥9.000 | ≥1.0000 | ≥9.000 |
| Angolo di visione (°) | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 |
| Grado grigio (bit) | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 |
| Potenza di funzionamento | CA 100-240 V 50-60 Hz | CA 100-240 V 50-60 Hz | CA 100-240 V 50-60 Hz | CA 100-240 V 50-60 Hz | CA 100-240 V 50-60 Hz | CA 100-240 V 50-60 Hz | CA 100-240 V 50-60 Hz | CA 100-240 V 50-60 Hz |
| Massimo. Consumo energetico (W/㎡) | 806 | 732 | 700 | 900 | 576 | 610 | 540 | 540 |
| Media Consumo energetico (W/㎡) | 270 | 245 | 230 | 300 | 200 | 205 | 185 | |
| Frequenza fotogrammi (Hz) | ≥60 | ≥60 | ≥60 | ≥60 | ≥60 | ≥60 | ≥60 | ≥60 |
| Frequenza di aggiornamento (Hz) | ≥3.840 | ≥3.840 | ≥3.840 | ≥3.840 | ≥3.840 | ≥3.840 | ≥3.840 | ≥3.840 |
| Temperatura di lavoro (ºC) | -20～+60 | -20～+60 | -20～+60 | -20～+60 | -20～+60 | -20～+60 | -20～+60 | -20～+60 |
| Durata (ore) | 100,000 | 100,000 | 100,000 | 100,000 | 100,000 | 100,000 | 100,000 | 100,000 |
| Grado di protezione | IP65(anteriore), IP54(posteriore) | IP65(anteriore), IP54(posteriore) | IP65(anteriore), IP54(posteriore) | IP65(anteriore), IP54(posteriore) | IP65(anteriore), IP54(posteriore) | IP65(anteriore), IP54(posteriore) | IP65(anteriore), IP54(posteriore) | IP65(anteriore), IP54(posteriore) |
Display LED di servizio anteriore da esterno 1000x1000mm
| Modello numero: | P3.91 | P4.81 |
| Pixel Pitch | 3,91 mm | 4,81 mm |
| Densità di pixel (punti/mq) | 65536 | 14624 |
| Componente LED | SMD1921 | SMD1921 |
| Dimensione del modulo | 250 x 250 x 17 mm | 250 x 250 x 17 mm |
| Risoluzione del modulo (punti) | 64×64 | 62×52 |
| Dimensioni del pannello | 1000 x 1000 mm | 1000 x 1000 mm |
| Peso del pannello (Al telaio) | 45 kg | 45 kg |
| Luminosità | ≥5500 nit | ≥5500 nit |
| La migliore distanza di visione | ≥3 m | ≥4 m |
| Consumo energetico massimo | ≤1000W/mq | ≤1000W/mq |
| Metodo di guida | 1/16 | 1/ 13 |
| Vista ad angolo | 140º(O) / 140º(V) | |
| Manutenzione | Anteriore posteriore | |
| Metodo di controllo | Sistema di controllo sincrono/wireless | |
| Tensione di lavoro | CA220V/110V±10% | |
| Temperatura di lavoro | -20ºC~+50ºC±10% | |
| Umidità di lavoro | 10% ~ 95% | |
| MTBF | 10.000 ore | |
| Frequenza dei fotogrammi | 50/60Hz | |
| Aggiorna frequenza | >1920Hz | |
| Grado IP | IP65 | |
| Comunicazione effettiva Distanza (senza relè) | Distanza di trasmissione della linea netta a doppino intrecciato non schermato: 100 M, distanza massima di trasmissione: 130 M; Fibra ottica multimodale: 500M; Fibra ottica monomodale: 10KM | |
| Accettazione del segnale con processore video | PAL/NTSC/SECAM,S-Video;VGA;RGB;HDMI,DVI,Video composito;SDI,DP ecc. | |
| Piattaforma operativa dei sistemi | WINDOWS(WINXP,WIN7/8/10) e interfacce per lo sviluppo secondario | |
