フロントメンテナンスLEDモジュール
屋外フロントサービス LEDディスプレイ モジュール、異なるピクセル、異なるモジュールサイズ、通常、P3.91/P4.81は250mmx250mmサイズ、P4/P5.33/P6.67/P8/P10は320mmx320mmサイズです。
屋外の固定設置用途に適しています。
SMD LED 表示画面;
IP65/65規格に準拠した耐候性。
高解像度の画像と長寿命。
さまざまなサイズとアスペクト比を簡単に設定できます。
広い視野角。
明るさは 6000 nit から始まります。
メンテナンスチャネル: モジュールフロントメンテナンス
スチールキャビネット（オプション：アルミダイカストキャビネット）
FSシリーズ
FSシリーズ CHENKSEの屋内高解像度LEDディスプレイです。優れたシームレス効果。 OFシリーズには、固定LEDディスプレイの安定性と信頼性を最大化するために必要なすべての機能が含まれています。
ビジュアルパフォーマンス
解決： 細かいピクセルピッチは高解像度を形成し、通行人の注意を引き付けて保持することができます。表面公差は0.2mm未満であり、モザイク現象を効率的に排除します。
高いリフレッシュレート： ハイダイナミックレンジ画像の3840Hzのリフレッシュレートにより、ディスプレイをキャプチャする際のスキャンラインとディスプレイのちらつきがなくなります。高いグレースケールはプレミアムビジョンを保証し、LEDディスプレイは鮮やかな視覚性能を備えています。
コントラスト： のコントラスト比 LEDスクリーン シャープな画質を実現します。
高輝度：LEDディスプレイの輝度は最大10000ニットです。画面が直射日光に当たっていても、画像は鮮明に見えます。
ハイパフォーマンス
簡潔なケーブルを備えた板金キャビネット、内部スペースは広々としています
IP65定格
IP65は、特別な技術的処理により、高温、低温、高湿度などの異常気象でも画面の安定した動作を保証します。
インストール方法：
アウトドアフロントサービスバックサービス LEDディスプレイ画面 壁、柱、立っているものなどすべて利用可能で、システムハードウェアには、送信カード送信ボックス、プロセッサ、受信カードなどが含まれていました。
低灰色
CHENKSE LED Dipalys
通常のLEDディスプレイ
ハイリフレッシュ
CHENKSE LED Dipalys
通常のLEDディスプレイ
ハイコントラスト
CHENKSE LED Dipalys
通常のLEDディスプレイ
チェンクセLEDディスプレイ 多数の 1:1 LED キャビネットで構成されています。
解像度は、ステッチやギャップなしで2K / 4Kに達することができます。最も重要な機能。
色はより自然で、実際のコンテンツに命を吹き込みます。

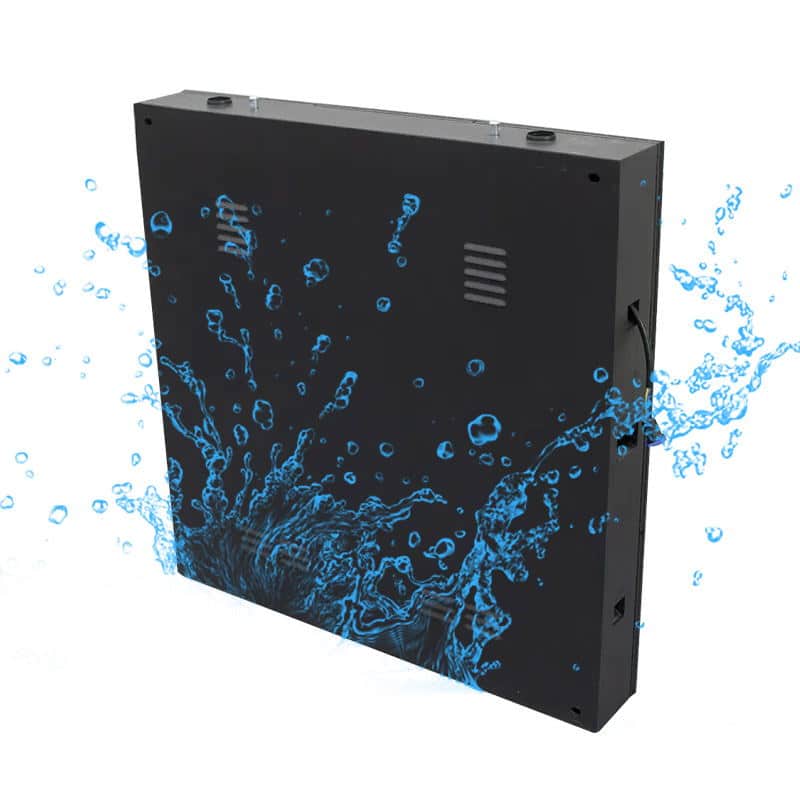

ハイグレード防水
防食塗装、防湿、IP65保護等級を備えた冷間圧延鋼製キャビネット
標準モジュール設計
SMD:
P3.91、P4.81、モジュールサイズ：250x250mm
P5.0、P6.67、モジュールサイズ：320x160mm
P8、P10、モジュールサイズ：320x320mm
DIP: P10、P16、P20 モジュールサイズ: 320x160mm
モジュールは前面アクセスと背面アクセスです
モジュールの耐紫外線性、耐変形性、耐炎性、防水性の両面接着
ドアのないデザイン
このキャビネットの背面にドアがないため、設置スペースが節約され、メンテナンスが容易になります。

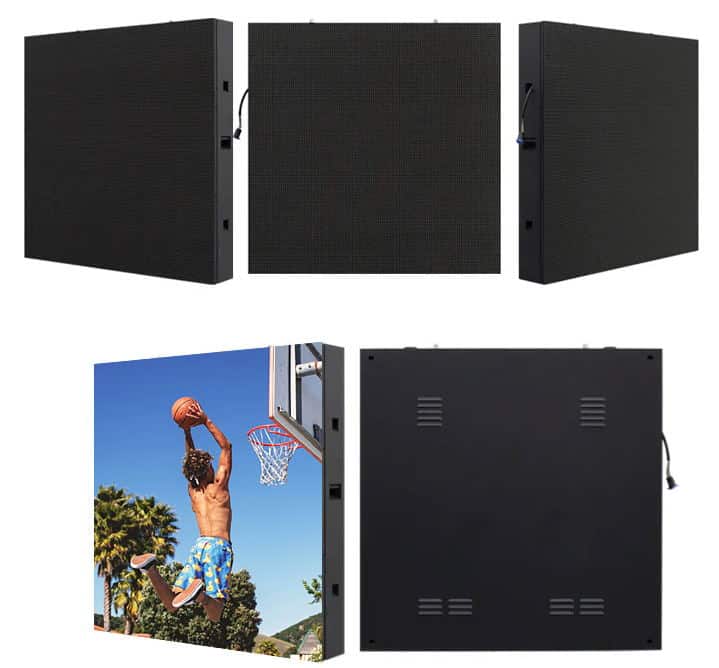

キャビネットの詳細
1) 表と裏の二重メンテナンス。通常、プレメンテナンス機能が使用されます。
2) モジュールは六角ドライバーで簡単に分解でき、メンテナンスが容易です。
3) ネジが不要なので、モジュールの分解とキャビネットへの取り付けが簡単です。
4) 新しいプラスチックカバーを備えた新しい金型、モジュールギャップが小さくなり、スクリーンの平坦性が向上しました。
5) 960x960mm の鉄製キャビネットまたはサイズをカスタマイズ可能、薄型、高精度。軽量で人件費と生産コストを節約します。

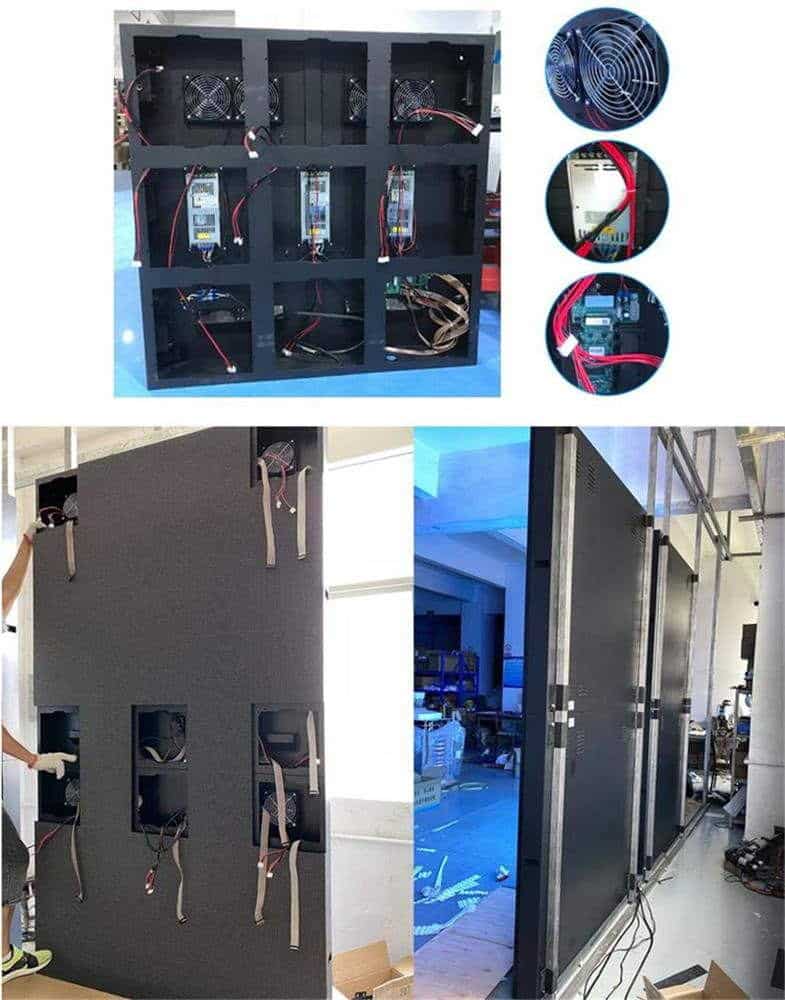

フルフロントメンテナンス、軽量かつ簡単
シンプルな構造で軽量化を図り、建設や輸送の負担軽減を図りました。モジュール、電源、受信カード、その他のコンポーネントは前面で分解できるため、保守担当者による LED スクリーンの保守が容易になります。単一のキャビネットは次のとおりです。
体重30kg
厚さ110mm
すべてのコンポーネント (電源、コントローラー、ファンなど) がフロントエンド サービスを提供できます。
メンテナンス手順
「T」レンチをモジュールの穴の 1 つに挿入し、ロックを解除します。
別のロックを解除します。
キャビネットからモジュールを取り外します。
電源ケーブルとデータケーブルを外します。
最高の色均一性と高輝度を備えたSMD LED
当社が選択した屋外 LED は、高い信頼性とコントラスト、広い視野角、優れた一貫性を備え、高輝度、高リフレッシュ レート、高グレースケールのニーズを満たし、最高の色均一性で自然な色を一度に維持する最適な駆動 IC を選択します。
IP65グレード保護
IP65は、高温、低温、高湿度などの異常気象でも画面の安定した動作を保証します。

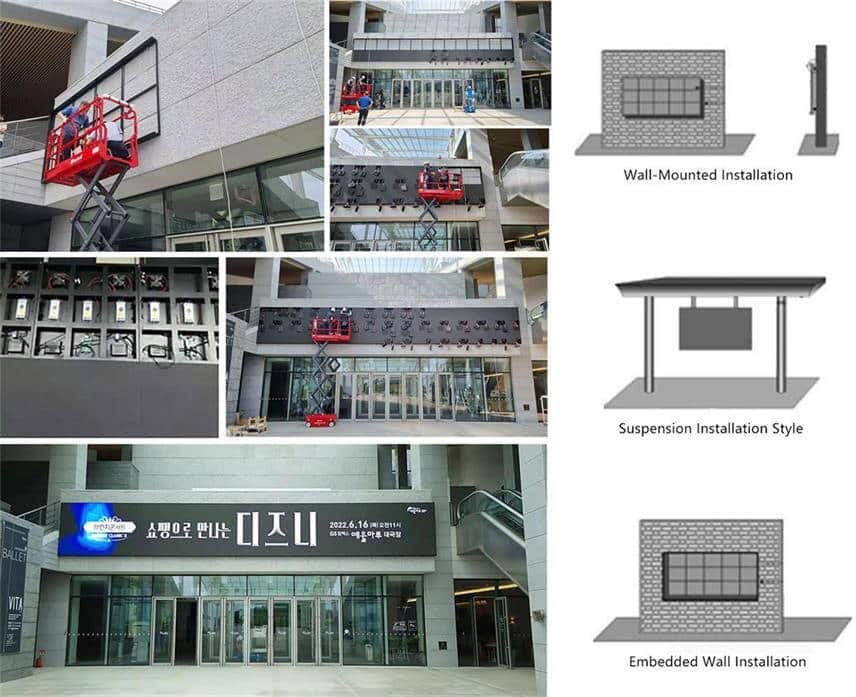

インストール方法：
LED モジュールは、前面のネジを介してキャビネットに接続されます。屋外に設置する場合、この方法は安全で信頼できる選択です。
従来の屋外固定 LED ディスプレイと比較して、壁掛け、吊り下げ、および壁掛け埋め込み設置用途に適した選択肢です。
LEDディスプレイ入力メディア機能
1.DVIインターフェース
DVIインターフェイス、つまりデジタルビデオインターフェイス。
2.VGAインターフェース
VGAインターフェースは、VGA規格を使用したコンピューター出力データ専用のインターフェースです。
3.HDMIインターフェース
HDMIはインターフェース標準です。そのフルネームはHigh-DefinitionMultimediaInterfaceです。
4.SDIインターフェース
ケーブル規格としてBNCインターフェースを備えた同軸ケーブルを採用。
5.USBインターフェース
ユニバーサル・シリアル・バス。
6.WIFI機能とクラウド
コンピューティングを通じてLEDディスプレイのビデオと画像のコンテンツをリモートで置き換えるWIFI機能とクラウド
応用分野
屋外フロントメンテナンスLEDスクリーンシリーズは、主に文化広場、交通動脈、駅、ターミナル、情報センター、娯楽施設、ショッピング、センター、商業都市などのいくつかの場所で屋外広告、情報出版、ジャーナリズム、コミュニケーションに使用されます。
パラメーター
屋外用 960x960mm フロントサービス LED ディスプレイ | ||||||||
|---|---|---|---|---|---|---|---|---|
| 画素ピッチ(mm) | P4 | 5.33 | P6.67 | P8 | P10 | P10(ディップ) | P16(ディップ) | P8(ディップ) |
| モデル | P4 | P5.33 | P6.67 | P8 | P10 | P10DIP | P16D | P8DIP |
| ピクセル構成 | SMD1921 | SMD1921 | SMD2727 | SMD3535 | SMD3535 | DIP346 | DIP346 | DIP246 |
| 密度 (ピクセル/㎡) | 62,500 | 35,156 | 22,498 | 15,625 | 10,000 | 10,000 | 3,906 | 15,625 |
| モジュール解像度 (ピクセル) | 80×80 | 60×60 | 48×48 | 40×40 | 32×32 | 32×32 | 20×20 | 40×20 |
| モジュールサイズ（mm） | 320×320 | 320×320 | 320×320 | 320×320 | 320×320 | 320×320 | 320×320 | 320×160 |
| 走行モード（デューティ） | 1/10 | 1/8 | 1/6 | 1/5 | 1/2 | 1/4 | 1/1 | 1/5 |
| キャビネットサイズ (mm) | 960×960 | 960×960 | 960×960 | 960×960 | 960×960 | 960×960 | 960×960 | 960×960 |
| キャビネット重量 (KG) | 30 | 30 | 30 | 30 | 30 | 40 | 40 | 40 |
| 明るさ(CD/㎡) | ≥6,000 | ≥6,000 | ≥6,500 | ≥6,500 | ≥6,500 | 9,000以上 | ≥1,0000 | 9,000以上 |
| 視野角 (°) | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 |
| グレーグレード (ビット) | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 |
| 動作力 | AC100-240V 50-60Hz | AC100-240V 50-60Hz | AC100-240V 50-60Hz | AC100-240V 50-60Hz | AC100-240V 50-60Hz | AC100-240V 50-60Hz | AC100-240V 50-60Hz | AC100-240V 50-60Hz |
| 最大。消費電力(W/㎡) | 806 | 732 | 700 | 900 | 576 | 610 | 540 | 540 |
| 平均消費電力(W/㎡) | 270 | 245 | 230 | 300 | 200 | 205 | 185 | |
| フレーム周波数 (Hz) | 60以上 | 60以上 | 60以上 | 60以上 | 60以上 | 60以上 | 60以上 | 60以上 |
| リフレッシュ周波数 (Hz) | ≥3,840 | ≥3,840 | ≥3,840 | ≥3,840 | ≥3,840 | ≥3,840 | ≥3,840 | ≥3,840 |
| 使用温度 (℃) | -20～+60 | -20～+60 | -20～+60 | -20～+60 | -20～+60 | -20～+60 | -20～+60 | -20～+60 |
| 存続期間 (時間) | 100,000 | 100,000 | 100,000 | 100,000 | 100,000 | 100,000 | 100,000 | 100,000 |
| 保護グレード | IP65(フロント)、IP54(リア) | IP65(フロント)、IP54(リア) | IP65(フロント)、IP54(リア) | IP65(フロント)、IP54(リア) | IP65(フロント)、IP54(リア) | IP65(フロント)、IP54(リア) | IP65(フロント)、IP54(リア) | IP65(フロント)、IP54(リア) |
屋外用 1000x1000mm フロントサービス LED ディスプレイ
| モデル番号。 | P3.91 | P4.81 |
| ピクセルピッチ | 3.91mm | 4.81mm |
| 画素密度 (ドット/平方メートル) | 65536 | 14624 |
| LEDコンポーネント | SMD1921 | SMD1921 |
| モジュールサイズ | 250×250×17mm | 250×250×17mm |
| モジュールの解像度 (ドット) | 64×64 | 62×52 |
| パネルサイズ | 1000×1000mm | 1000×1000mm |
| パネル重量 (アルフレーム) | 45kg | 45kg |
| 輝度 | ≥5500nits | ≥5500nits |
| 最適な視聴距離 | ≧3m | 4m以上 |
| 最大消費電力 | ≤1000W/平方メートル | ≤1000W/平方メートル |
| 駆動方法 | 1/16 | 1/ 13 |
| 画角 | 140°(H) / 140°(V) | |
| メンテナンス | フロントリア | |
| 制御方法 | 同期・無線制御システム | |
| 動作電圧 | AC220V/110V±10% | |
| 作業温度 | -20℃～+50℃±10% | |
| 使用湿度 | 10% ~ 95% | |
| MTBF | 10,000時間 | |
| フレーム周波数 | 50/60Hz | |
| リフレッシュ頻度 | >1920Hz | |
| IPグレード | IP65 | |
| 効果的なコミュニケーション 距離(リレーなし) | シールドなしツイストペアネットライン伝送距離:100M、最大伝送距離:130M;マルチモード光ファイバー: 500M; シングルモード光ファイバー: 10KM | |
| ビデオプロセッサーによる信号の受信 | PAL/NTSC/SECAM、S-ビデオ、VGA、RGB、HDMI、DVI、コンポジットビデオ、SDI、DP など。 | |
| システムオペレーティングプラットフォーム | WINDOWS(WINXP、WIN7/8/10)、二次開発用インターフェース | |
