전면 유지보수 LED 모듈
야외 프런트 서비스 LED 디스플레이 모듈, 다른 픽셀 다른 모듈 크기, 일반적으로 P3.91/P4.81은 250mmx250mm 크기이고, P4/P5.33/P6.67/P8/P10은 320mmx320mm 크기입니다.
옥외 고정 설치 용도에 적합합니다.
SMD LED 디스플레이 화면;
IP65/65 표준에 따른 내후성;
고해상도 이미지와 긴 수명;
다양한 크기와 종횡비를 쉽게 구성할 수 있습니다.
넓은 시야각;
밝기는 6000니트부터 시작됩니다.
유지 관리 채널: 모듈 전면 유지 관리
강철 캐비닛(옵션: 다이캐스트 알루미늄 캐비닛)
FS 시리즈
FS 시리즈 CHENKSE의 실내 고해상도 LED 디스플레이입니다. 우수한 이음매없는 효과. OF 시리즈는 고정 LED 디스플레이의 안정성과 신뢰성을 극대화하는 데 필요한 모든 기능을 포함합니다.
시각적 성능
해결: 미세한 픽셀 피치가 고해상도를 형성하여 지나가는 사람들의 시선을 사로 잡을 수 있습니다. 표면 공차가 0.2mm 미만으로 모자이크 현상을 효과적으로 제거합니다.
높은 재생률 : HDR (High Dynamic Range) 사진을위한 3840Hz 재생률은 디스플레이를 캡처 할 때 디스플레이에서 스캔 라인과 깜박임을 제거합니다. 높은 그레이 스케일은 프리미엄 비전을 보장하고 LED 디스플레이는 생생한 시각적 성능을 제공합니다.
대조: 명암비 LED 스크린 선명한 화질을 제공합니다.
고휘도 : LED 디스플레이의 밝기는 최대 10000nits까지 가능합니다. 화면이 직사광선을 향하고 있어도 이미지는 여전히 선명하게 보입니다.
고성능
간결한 케이블이있는 판금 캐비닛, 내부 공간이 넓습니다.
IP65 등급
IP65는 특수 기술 처리로 고온, 저온 및 고습과 같은 극한 날씨에서도 화면의 안정적인 작동을 보장합니다.
설치 방법 :
야외 프론트 서비스 백 서비스 LED 디스플레이 화면 벽에 고정, 기둥, 서 등 모두 사용할 수 있으며 시스템 하드웨어에는 카드 보내기 상자, 프로세서, 카드 받기 등이 포함됩니다.
낮은 회색
CHENKSE LED 디팔리스
일반 LED 디스플레이
높은 새로 고침
CHENKSE LED 디팔리스
일반 LED 디스플레이
고 대비
CHENKSE LED 디팔리스
일반 LED 디스플레이
CHENKSE LED 디스플레이 다수의 1:1 LED 캐비닛으로 구성되어 있습니다.
해상도는 스티칭과 틈새없이 2K / 4K에 도달 할 수 있습니다. 가장 중요한 기능입니다.
실제 내용을 생생하게 표현하기 위해 색상이 더 자연 스럽습니다.
고급 방수
부식 방지 도장, 항습, IP65 보호 등급을 갖춘 냉간 압연 강철 캐비닛
표준 모듈 설계
SMD:
P3.91, P4.81, 모듈 크기: 250x250mm
P5.0, P6.67, 모듈 크기: 320x160mm
P8, P10, 모듈 크기: 320x320mm
딥: P10, P16, P20 모듈 크기: 320x160mm
모듈은 전면 액세스 및 후면 액세스입니다.
모듈 자외선 차단, 변형 방지, 화염 방지, 방수 양면 접착
문 디자인 없음
캐비닛 뒷면에 도어가 없어 설치 공간을 절약하고 유지 관리가 더 쉽습니다.
캐비닛 세부정보
1) 전면과 후면의 이중 유지 관리. 사람들은 일반적으로 사전 유지 관리 기능을 사용합니다.
2) 유지보수가 용이하며, 육각 드라이버를 이용하여 모듈을 쉽게 분해할 수 있습니다.
3) 나사가 없어 모듈을 분해하고 캐비닛에 설치하는 것이 더 쉽습니다.
4) 새로운 플라스틱 커버를 갖춘 새로운 금형, 더 작은 모듈 간격, 더 나은 화면 평탄도.
5) 960x960mm 철 캐비닛 또는 크기, 얇고 고정밀 맞춤 가능. 경량, 인건비 및 생산 비용 절감.
전체 정면 유지보수, 더 가볍고 쉬워짐
구조가 간단하고 가벼워서 건설 및 운송에 따른 부담을 줄이는 것을 목표로 합니다. 모듈, 전원 공급 장치, 수신 카드 및 기타 구성 요소를 전면에서 분해할 수 있어 유지 보수 담당자가 LED 화면을 쉽게 유지 관리할 수 있습니다. 단일 캐비닛은 다음과 같습니다.
체중 30kg
두께 110mm
모든 구성 요소(전원 공급 장치, 컨트롤러, 팬 등)는 프런트엔드 서비스를 제공할 수 있습니다.
유지 관리 단계
모듈의 구멍 중 하나에 "T" 렌치를 삽입하고 잠금을 해제합니다.
다른 자물쇠를 잠금해제하세요.
캐비닛에서 모듈을 제거합니다.
전원 및 데이터 케이블을 분리합니다.
최고의 색 균일성과 고휘도를 갖춘 SMD LED
옥외용 LED는 높은 밝기, 높은 새로 고침 빈도, 높은 계조 요구 사항을 충족하고 최고의 색상 균일성과 함께 한 번에 자연스러운 색상을 유지하는 높은 신뢰성과 대비, 넓은 시야각 및 우수한 일관성을 갖춘 최고의 구동 IC를 선택합니다.
IP65 등급 보호
IP65는 고온, 저온 및 고습과 같은 극한의 날씨에서도 화면의 안정적인 작동을 보장합니다.

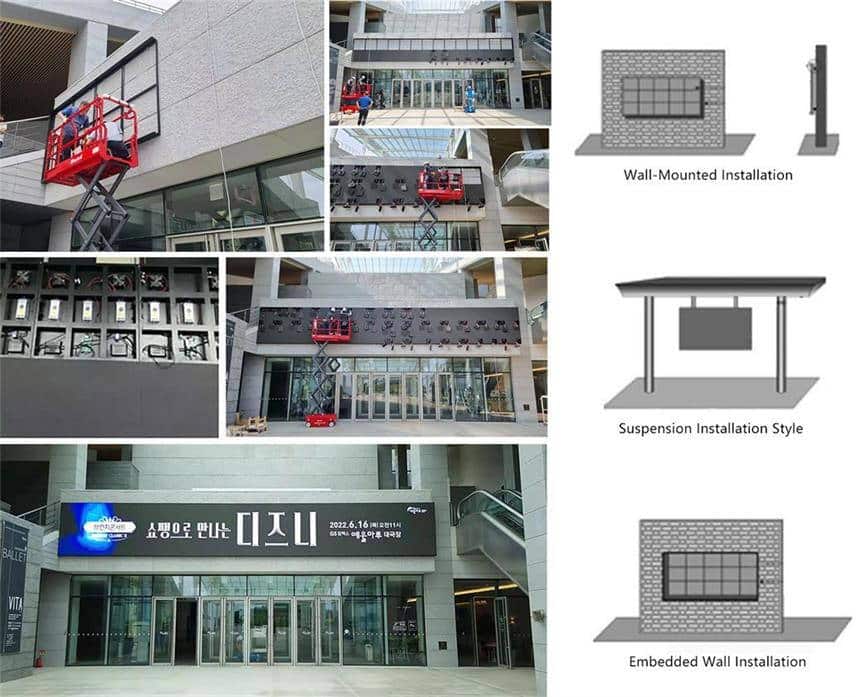

설치 방법 :
LED 모듈은 전면의 나사를 통해 캐비닛에 연결됩니다. 실외 설치의 경우 이 방법은 안전하고 신뢰할 수 있는 선택입니다.
기존의 실외 고정형 LED 디스플레이와 비교하여 벽 장착형, 매달린형 및 벽 장착형 임베디드 설치 응용 분야에서 선호되는 선택입니다.
LED 디스플레이 입력 미디어 기능
1. DVI 인터페이스
DVI 인터페이스, 즉 디지털 비디오 인터페이스.
2. VGA 인터페이스
VGA 인터페이스는 VGA 표준을 사용하는 컴퓨터 출력 데이터를위한 전용 인터페이스입니다.
3. HDMI 인터페이스
HDMI는 인터페이스 표준이며 전체 이름은 High-Definition Multimedia Interface입니다.
4. SDI 인터페이스
케이블 표준으로 BNC 인터페이스와 동축 케이블을 채택하십시오.
5. USB 인터페이스
범용 직렬 버스.
6. WIFI 기능과 구름
컴퓨터를 통해 LED 디스플레이의 비디오 및 사진 콘텐츠를 원격으로 대체하는 WIFI 기능 및 클라우드
응용 분야
옥외 전면 유지 보수 LED 스크린 시리즈는 주로 문화 광장, 교통 동맥, 역, 터미널, 정보 센터, 엔터테인먼트 장소, 쇼핑, 센터, 상업 도시 등과 같은 일부 장소에서 옥외 광고, 정보 출판, 저널리즘 및 커뮤니케이션에 사용됩니다.
매개 변수
야외 960x960mm 전면 서비스 LED 디스플레이 | ||||||||
|---|---|---|---|---|---|---|---|---|
| 픽셀 피치(mm) | P4 | 5.33 | P6.67 | P8 | P10 | P10 (딥) | P16(딥) | P8(딥) |
| 모델 | P4 | P5.33 | P6.67 | P8 | P10 | P10DIP | P16D | P8DIP |
| 픽셀 구성 | SMD1921 | SMD1921 | SMD2727 | SMD3535 | SMD3535 | DIP346 | DIP346 | DIP246 |
| 밀도(픽셀/㎡) | 62,500 | 35,156 | 22,498 | 15,625 | 10,000 | 10,000 | 3,906 | 15,625 |
| 모듈 해상도(픽셀) | 80×80 | 60×60 | 48×48 | 40×40 | 32×32 | 32×32 | 20×20 | 40×20 |
| 모듈 크기 (mm) | 320×320 | 320×320 | 320×320 | 320×320 | 320×320 | 320×320 | 320×320 | 320×160 |
| 운전 모드(듀티) | 1/10 | 1/8 | 1/6 | 1/5 | 1/2 | 1/4 | 1/1 | 1/5 |
| 캐비닛 크기(mm) | 960×960 | 960×960 | 960×960 | 960×960 | 960×960 | 960×960 | 960×960 | 960×960 |
| 캐비닛 무게(KG) | 30 | 30 | 30 | 30 | 30 | 40 | 40 | 40 |
| 밝기(CD/㎡) | ≥6,000 | ≥6,000 | ≥6,500 | ≥6,500 | ≥6,500 | ≥9,000 | ≥1,0000 | ≥9,000 |
| 시야각(°) | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 |
| 그레이 등급(비트) | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 |
| 작동 전력 | AC100-240V 50-60Hz | AC100-240V 50-60Hz | AC100-240V 50-60Hz | AC100-240V 50-60Hz | AC100-240V 50-60Hz | AC100-240V 50-60Hz | AC100-240V 50-60Hz | AC100-240V 50-60Hz |
| 최대. 소비전력(W/㎡) | 806 | 732 | 700 | 900 | 576 | 610 | 540 | 540 |
| 평균 소비전력(W/㎡) | 270 | 245 | 230 | 300 | 200 | 205 | 185 | |
| 프레임 주파수(Hz) | ≥60 | ≥60 | ≥60 | ≥60 | ≥60 | ≥60 | ≥60 | ≥60 |
| 새로고침 주파수(Hz) | ≥3,840 | ≥3,840 | ≥3,840 | ≥3,840 | ≥3,840 | ≥3,840 | ≥3,840 | ≥3,840 |
| 작동 온도(°C) | -20~+60 | -20~+60 | -20~+60 | -20~+60 | -20~+60 | -20~+60 | -20~+60 | -20~+60 |
| 수명(시간) | 100,000 | 100,000 | 100,000 | 100,000 | 100,000 | 100,000 | 100,000 | 100,000 |
| 보호등급 | IP65(전면), IP54(후면) | IP65(전면), IP54(후면) | IP65(전면), IP54(후면) | IP65(전면), IP54(후면) | IP65(전면), IP54(후면) | IP65(전면), IP54(후면) | IP65(전면), IP54(후면) | IP65(전면), IP54(후면) |
야외 1000x1000mm 전면 서비스 LED 디스플레이
| 모델 번호. | 피3.91 | 피4.81 |
| 픽셀 피치 | 3.91mm | 4.81mm |
| 픽셀 밀도 (도트/평방미터) | 65536 | 14624 |
| LED 부품 | SMD1921 | SMD1921 |
| 모듈 크기 | 250x250x17mm | 250x250x17mm |
| 모듈 해상도 (점) | 64×64 | 62×52 |
| 패널 크기 | 1000x1000mm | 1000x1000mm |
| 패널 무게 (알 프레임) | 45kg | 45kg |
| 명도 | ≥5500니트 | ≥5500니트 |
| 최고의 시청 거리 | ≥3m | ≥4m |
| 최대 전력 소비 | ≤1000W/sq.m | ≤1000W/sq.m |
| 운전 방법 | 1/16 | 1/ 13 |
| 시야각 | 140°(H) / 140°(V) | |
| 유지 | 전면 및 후면 | |
| 제어 방법 | 동기식/무선 제어 시스템 | |
| 작동 전압 | AC220V/110V±10% | |
| 작동 온도 | -20°C~+50°C±10% | |
| 작동 습도 | 10% ~ 95% | |
| MTBF | 10,000시간 | |
| 프레임 주파수 | 50/60Hz | |
| 새로 고침 빈도 | >1920Hz | |
| IP 등급 | IP65 | |
| 효과적인 의사 소통 거리(릴레이 제외) | 비차폐 트위스트 페어 네트 라인 전송 거리: 100M, 최대 전송 거리: 130M; 다중 모드 광섬유: 500M; 단일 모드 광섬유: 10KM | |
| 비디오 프로세서로 신호 수신 | PAL/NTSC/SECAM, S-비디오, VGA, RGB, HDMI, DVI, 컴포지트 비디오, SDI, DP 등 | |
| 시스템 운영 플랫폼 | WINDOWS(WINXP,WIN7/8/10) 및 2차 개발용 인터페이스 | |
