Módulo LED de manutenção frontal
Serviço de frente ao ar livre display led módulo, diferentes pixels de tamanho de módulo diferente, geralmente, P3.91 / P4.81 têm tamanho de 250 mm x 250 mm, P4 / P5.33 / P6.67 / P8 / P10 têm tamanho de 320 mm x 320 mm.
Adequado para aplicações de instalação fixa externa;
Tela LED SMD;
À prova de intempéries de acordo com o padrão IP65/65;
Imagens de alta resolução e longa vida útil;
Configure facilmente vários tamanhos e proporções;
Amplo ângulo de visão;
O brilho começa em 6.000 nits.
Canal de manutenção: manutenção frontal do módulo
Gabinete de aço (opcional: gabinete de alumínio fundido)
Série FS
Série FS é o display LED de alta resolução da CHENKSE. excelente efeito uniforme. A série OF inclui todas as funções necessárias para maximizar a estabilidade e confiabilidade do display LED fixo.
Performance Visual
Resolução: Os pitches de pixel finos formam alta resolução, o que pode capturar e prender a atenção dos transeuntes. A tolerância da superfície é inferior a 0,2 mm, eliminando com eficiência o fenômeno do mosaico.
Alta taxa de atualização: A taxa de atualização de 3840Hz para imagens de alta faixa dinâmica elimina linhas de varredura e cintilação na tela quando capturamos a tela. A alta escala de cinza garante a visão premium e o display LED tem um desempenho visual vívido.
Contraste: A relação de contraste do Tela de led oferece uma qualidade de imagem nítida.
Alto brilho: O brilho do display LED pode ser de até 10000nits. Mesmo com a tela voltada para a luz solar direta, a imagem ainda parece nítida.
Alta performance
Gabinete de chapa metálica com cabo conciso, o espaço interno é amplo
Classificação IP65
O IP65 garante o funcionamento estável da tela mesmo em condições climáticas extremas, conforme abaixo: alta temperatura, baixa temperatura e alta umidade, com tratamento técnico especial.
Métodos de instalação:
Serviço de atendimento externo na frente Tela LED fixados na parede, em pilares, em pé, etc. todos disponíveis, e o hardware do sistema inclui caixa de envio de cartões, processador, recebimento de cartões, etc.
Cinza baixo
Dipalys LED CHENKSE
Telas LED comuns
Alta atualização
Dipalys LED CHENKSE
Telas LED comuns
Alto contraste
Dipalys LED CHENKSE
Telas LED comuns
DISPLAYS LED CHENKSE é composto por muitos gabinetes de LED 1:1.
A resolução pode chegar a 2K / 4K, sem costuras e lacunas. a característica mais significativa.
As cores são mais naturais, para dar vida ao conteúdo real.
Impermeável de alta qualidade
Armário de aço laminado a frio com pintura anticorrosiva, anti-umidade, grau de proteção IP65
Design de módulo padrão
SMD:
P3.91, P4.81, tamanho do módulo: 250x250mm
P5.0, P6.67, tamanho do módulo: 320x160mm
P8, P10, tamanho do módulo: 320x320mm
DIP: P10, P16, tamanho do módulo P20: 320x160mm
Módulo é acesso frontal e acesso traseiro
Módulo anti-UV, anti-deformação e anti-chama, colagem dupla face à prova d'água
Sem design de porta
Nenhuma porta na parte traseira deste gabinete pode economizar espaço de instalação e facilitar a manutenção
Detalhes do gabinete
1) Manutenção dupla, frontal e traseira. As pessoas costumam usar sua função de pré-manutenção.
2) De fácil manutenção, o módulo pode ser facilmente desmontado com uma chave de fenda hexagonal.
3) Sem parafusos fica mais fácil desmontar os módulos e instalá-los no gabinete.
4) Novo molde com nova tampa de plástico, menor folga do módulo e melhor planicidade da tela.
5) Gabinete de ferro 960x960mm ou personalizável em tamanho, fino e de alta precisão. Leve, economizando custos de mão de obra e produção.
Manutenção frontal completa, mais leve e fácil
A estrutura é simples e leve, visando reduzir a pressão de construção e transporte. Módulos, fontes de alimentação, placas receptoras e outros componentes podem ser desmontados na frente, facilitando a manutenção da tela de LED pelo pessoal de manutenção. Um único gabinete é:
Peso de 30kg
Espessura de 110mm
Todos os componentes (fonte de alimentação, controlador, ventilador, etc.) podem fornecer serviços front-end
Etapas de manutenção
Insira uma chave “T” em um dos orifícios do módulo e destrave-o.
Desbloqueie outra fechadura.
Remova o módulo do gabinete.
Desconecte os cabos de alimentação e de dados.
LED SMD com melhor uniformidade de cores e alto brilho
Os LEDs externos escolhemos o melhor IC de condução que possui alta confiabilidade e contraste, amplo ângulo de visão e boa consistência que atendem à necessidade de alto brilho, alta taxa de atualização, alta escala de cinza e mantêm a cor natural ao mesmo tempo com melhor uniformidade de cor
Amplo ângulo de visão
Os ângulos de visão vertical e horizontal podem atingir até 140°. fornecendo um amplo ângulo de visão.
Proteção Grau IP65
IP65 garante a operação estável da tela, mesmo em condições meteorológicas extremas, conforme abaixo: alta temperatura, baixa temperatura e alta umidade.

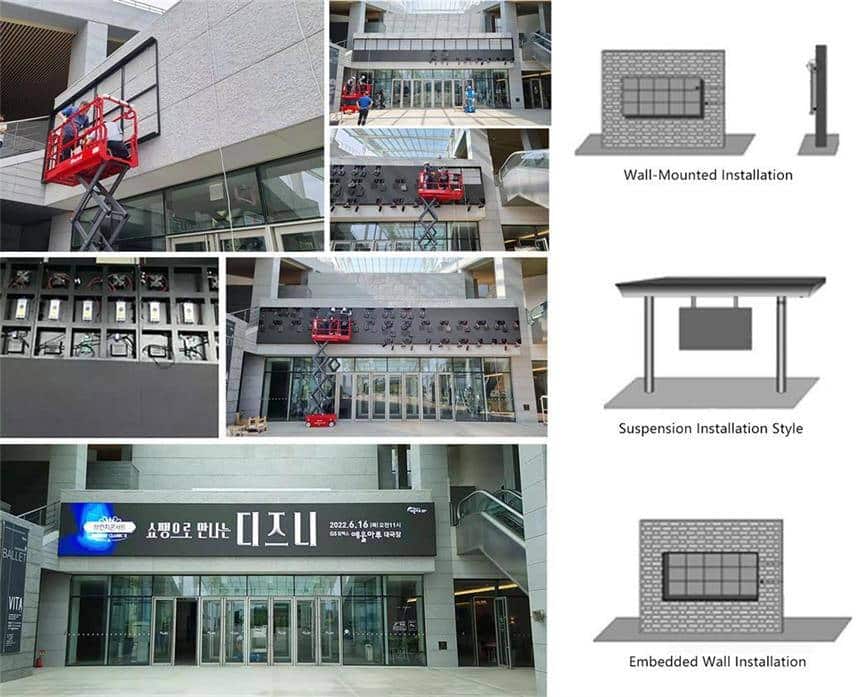

Métodos de instalação:
O módulo LED será conectado ao gabinete através de parafusos na parte frontal. Para instalação externa, este método é uma escolha segura e confiável.
Em comparação com os tradicionais telões LED fixos para exteriores, é a escolha preferida para aplicações de instalação montadas na parede, suspensas e embutidas na parede.
LED exibe a função de mídia de entrada
1. Interface DVI
Interface DVI, nomeadamente interface de vídeo digital.
2. Interface VGA
A interface VGA é uma interface dedicada para dados de saída de computador usando o padrão VGA.
3. Interface HDMI
HDMI é interface standard. Seu nome completo é High-Definition Multimedia Interface.
4. Interface SDI
Adote cabo coaxial, com interface BNC como cabo padrão.
5. Interface USB
Barramento serial universal.
6. Função WIFI e nuvem
Função WIFI e nuvem para substituir remotamente o conteúdo de vídeo e imagem do display LED por meio do computador
Campos de Aplicação
As séries de telas LED para manutenção frontal externa são usadas principalmente para publicidade externa, publicação de informações, jornalismo e comunicação em alguns lugares, como praças culturais, artérias de trânsito, estações, terminais, centros de informação, locais de entretenimento, lojas, centros, cidades comerciais e etc.
Parâmetros
Telão LED de serviço frontal externo 960x960mm | ||||||||
|---|---|---|---|---|---|---|---|---|
| Distância entre pixels (mm) | P4 | 5.33 | P6.67 | P8 | P10 | P10 (DIP) | P16(DIP) | P8(DIP) |
| Modelo | P4 | P5.33 | P6.67 | P8 | P10 | P10DIP | P16D | P8DIP |
| Configuração de pixels | SMD1921 | SMD1921 | SMD2727 | SMD3535 | SMD3535 | DIP346 | DIP346 | DIP246 |
| Densidade (Pixels/㎡) | 62,500 | 35,156 | 22,498 | 15,625 | 10,000 | 10,000 | 3,906 | 15,625 |
| Resolução do Módulo (Pixel) | 80×80 | 60×60 | 48×48 | 40×40 | 32×32 | 32×32 | 20×20 | 40×20 |
| Tamanho do Módulo (mm) | 320×320 | 320×320 | 320×320 | 320×320 | 320×320 | 320×320 | 320×320 | 320×160 |
| Modo de direção (dever) | 1/10 | 1/8 | 1/6 | 1/5 | 1/2 | 1/4 | 1/1 | 1/5 |
| Tamanho do gabinete (mm) | 960×960 | 960×960 | 960×960 | 960×960 | 960×960 | 960×960 | 960×960 | 960×960 |
| Peso do gabinete (KG) | 30 | 30 | 30 | 30 | 30 | 40 | 40 | 40 |
| Brilho (CD/㎡) | ≥6.000 | ≥6.000 | ≥6.500 | ≥6.500 | ≥6.500 | ≥9.000 | ≥1.0000 | ≥9.000 |
| Ângulo de visão (°) | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 |
| Grau Cinza (Bits) | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 |
| Poder de operação | AC100-240V 50-60 Hz | AC100-240V 50-60 Hz | AC100-240V 50-60 Hz | AC100-240V 50-60 Hz | AC100-240V 50-60 Hz | AC100-240V 50-60 Hz | AC100-240V 50-60 Hz | AC100-240V 50-60 Hz |
| Máx. Consumo de energia (W/㎡) | 806 | 732 | 700 | 900 | 576 | 610 | 540 | 540 |
| Média Consumo de energia (W/㎡) | 270 | 245 | 230 | 300 | 200 | 205 | 185 | |
| Frequência de quadros (Hz) | ≥60 | ≥60 | ≥60 | ≥60 | ≥60 | ≥60 | ≥60 | ≥60 |
| Frequência de atualização (Hz) | ≥3.840 | ≥3.840 | ≥3.840 | ≥3.840 | ≥3.840 | ≥3.840 | ≥3.840 | ≥3.840 |
| Temperatura de trabalho (ºC) | -20~+60 | -20~+60 | -20~+60 | -20~+60 | -20~+60 | -20~+60 | -20~+60 | -20~+60 |
| Vida útil (horas) | 100,000 | 100,000 | 100,000 | 100,000 | 100,000 | 100,000 | 100,000 | 100,000 |
| Grau de proteção | IP65 (frontal), IP54 (traseiro) | IP65 (frontal), IP54 (traseiro) | IP65 (frontal), IP54 (traseiro) | IP65 (frontal), IP54 (traseiro) | IP65 (frontal), IP54 (traseiro) | IP65 (frontal), IP54 (traseiro) | IP65 (frontal), IP54 (traseiro) | IP65 (frontal), IP54 (traseiro) |
Telão LED de serviço frontal externo 1000x1000mm
| Modelo não. | P3.91 | P4.81 |
| Pixel Pitch | 3,91 mm | 4,81mm |
| Densidade de pixels (pontos/m²) | 65536 | 14624 |
| Componente LED | SMD1921 | SMD1921 |
| Tamanho do Módulo | 250x250x17mm | 250x250x17mm |
| Resolução do Módulo (pontos) | 64x64 | 62x52 |
| Tamanho do painel | 1000x1000mm | 1000x1000mm |
| Peso do Painel (Todo quadro) | 45 kg | 45 kg |
| Brilho | ≥5500 lêndeas | ≥5500 lêndeas |
| Melhor distância de visualização | ≥3m | ≥4m |
| Consumo máximo de energia | ≤1000W/m² | ≤1000W/m² |
| Método de condução | 1/16 | 1/ 13 |
| Ângulo de visão | 140º(H) / 140º(V) | |
| Manutenção | Dianteiro e traseiro | |
| Método de controle | Sistema de controle síncrono/sem fio | |
| Tensão de trabalho | AC220V/110V±10% | |
| Temperatura de trabalho | -20ºC~+50ºC±10% | |
| Umidade de trabalho | 10% ~ 95% | |
| MTBF | 10.000 horas | |
| Frequência de quadros | 50/60Hz | |
| Frequência de atualização | >1920 Hz | |
| Grau IP | IP65 | |
| Comunicação efetiva Distância (sem relé) | Distância de transmissão de linha líquida de par trançado não blindado: 100M, distância máxima de transmissão: 130M; Fibra óptica multimodo: 500M; Fibra óptica monomodo: 10KM | |
| Aceitando sinal com processador de vídeo | PAL/NTSC/SECAM,S-Video;VGA;RGB;HDMI,DVI,Vídeo composto;SDI,DP etc. | |
| Plataforma operacional de sistemas | WINDOWS (WINXP, WIN7/8/10) e interfaces para desenvolvimento secundário | |
