Ön bakım LED modülü
Açık ön servis LED ekran modül, farklı pikseller farklı modül boyutu, genellikle P3.91/P4.81 250mmx250mm boyutundadır, P4/P5.33/P6.67/P8/P10 320mmx320mm boyutundadır.
Dış mekan sabit kurulum uygulamalarına uygundur;
SMD LED ekran;
IP65/65 standardına göre hava koşullarına dayanıklı;
Yüksek çözünürlüklü görüntüler ve uzun ömür;
Çeşitli boyutları ve en boy oranlarını kolayca yapılandırın;
Geniş görüş açısı;
Parlaklık 6000 nit'ten başlıyor.
Bakım kanalı: modül ön bakımı
Çelik dolap (isteğe bağlı: döküm alüminyum dolap)
FS Serisi
FS serisi CHENKSE'nin yüksek çözünürlüklü iç mekan LED ekranlarıdır. mükemmel kesintisiz etki. OF serisi, sabit LED ekranın kararlılığını ve güvenilirliğini en üst düzeye çıkarmak için gerekli tüm işlevleri içerir.
Görsel Performans
Çözüm: İnce piksel aralıkları, yoldan geçenlerin dikkatini çekip çekebilen yüksek çözünürlük oluşturur. Yüzey toleransı 0,2 mm'den azdır ve mozaik olgusunu etkili bir şekilde ortadan kaldırır.
Yüksek Yenileme Hızı: Yüksek dinamik aralıklı resimler için 3840Hz yenileme hızı, ekranı yakaladığımızda ekrandaki tarama çizgilerini ve titremeyi ortadan kaldırır. Yüksek gri skala, birinci sınıf görüşü sağlar ve LED ekran canlı görsel performansa sahiptir.
Kontrast: kontrast oranı LED ekran keskin bir görüntü kalitesi sağlar.
Yüksek Parlaklık: LED ekranın parlaklığı 10000nit'e kadar çıkabilir. Ekran doğrudan güneş ışığına baksa bile, görüntü hala net görünüyor.
Yüksek performans
Özlü kablolu sac metal dolap, iç alan geniştir
IP65 Derecesi
IP65, aşağıdaki gibi aşırı hava koşullarında bile ekranın kararlı çalışmasını sağlar: özel teknik işlemle yüksek sıcaklık, düşük sıcaklık ve yüksek nem.
Kurulum Yöntemleri:
Açık ön servis arka servis LED Gösterge ekranı duvara sabitlenmiş, direklere, ayakta vb. hepsi mevcut ve sistem donanımı, kart gönderme kutusu, işlemci, alıcı kartları vb.
Düşük gri
CHENKSE LED Dipalys
Sıradan LED Ekranlar
Yüksek yenileme
CHENKSE LED Dipalys
Sıradan LED Ekranlar
Yüksek kontrast
CHENKSE LED Dipalys
Sıradan LED Ekranlar
CHENKSE LED GÖSTERGELER Birçok 1:1 LED kabinden oluşur.
Çözünürlük, herhangi bir dikiş ve boşluk olmadan 2K / 4K'ya ulaşabilir. en önemli özellik.
Gerçek içeriğe hayat vermek için renkler daha doğaldır.
Yüksek dereceli su geçirmez
Korozyon önleyici boya, nem önleyici, IP65 koruma sınıfına sahip soğuk haddelenmiş çelik dolap
Standart Modül Tasarımı
SMD:
P3.91, P4.81, modül boyutu: 250x250mm
P5.0, P6.67, modül boyutu: 320x160mm
P8, P10, modül boyutu: 320x320mm
DIP: P10, P16, P20 modül boyutu: 320x160mm
Modül ön erişim ve arka erişimdir
Modül anti-UV, anti-deformasyon ve alev önleyici, su geçirmez çift taraflı yapıştırma
Kapı Tasarımı Yok
Bu dolabın arkasında kapı olmaması, kurulum alanından tasarruf sağlar ve bakımı kolaylaştırır
Dolap Detayları
1) Önden ve arkadan ikili bakım. İnsanlar genellikle ön bakım fonksiyonunu kullanırlar.
2) Bakımı kolay olan modül, altıgen tornavida kullanılarak kolayca sökülebilir.
3) Vidalar olmadan modülleri söküp kabine takmak daha kolaydır.
4) Yeni plastik kapaklı yeni kalıp, daha küçük modül boşluğu ve daha iyi ekran düzlüğü.
5) 960x960mm demir dolap veya özelleştirilebilir boyutta, ince ve yüksek hassasiyetli. Hafiftir, işçilik ve üretim maliyetlerinden tasarruf sağlar.
Tam ön bakım, daha hafif ve daha kolay
Yapı basit ve hafif olup inşaat ve nakliye baskısını azaltmayı amaçlamaktadır. Modüller, güç kaynakları, alıcı kartlar ve diğer bileşenler ön taraftan sökülebilir, böylece bakım personelinin LED ekranın bakımını yapması kolaylaşır. Tek bir dolap:
30 kg ağırlık
110 mm kalınlık
Tüm bileşenler (güç kaynağı, denetleyici, fan vb.) ön uç hizmetleri sağlayabilir
Bakım Adımları
Modüldeki deliklerden birine bir "T" anahtarı sokun ve kilidini açın.
Başka bir kilidin kilidini açın.
Modülü kabinden çıkarın.
Güç ve veri kablolarını çıkarın.
En İyi Renk Tekdüzeliği ve Yüksek Parlaklığa Sahip SMD LED
Dış Mekan LED'leri, yüksek parlaklık, yüksek yenileme hızı, yüksek gri tonlama ihtiyacını karşılayan ve en iyi renk bütünlüğü ile aynı anda doğal rengi koruyan, yüksek güvenilirlik ve kontrast, geniş görüş açısı ve iyi tutarlılığa sahip en iyi sürüş IC'sini seçiyoruz.
Geniş görüş açısı
Dikey ve yatay görüş açıları 140°'ye kadar ulaşabilir. geniş bir görüş açısı sağlar.
IP65 Sınıfı Koruma
IP65, aşağıdaki gibi aşırı hava koşullarında bile ekranın kararlı çalışmasını sağlar: yüksek sıcaklık, düşük sıcaklık ve yüksek nem.

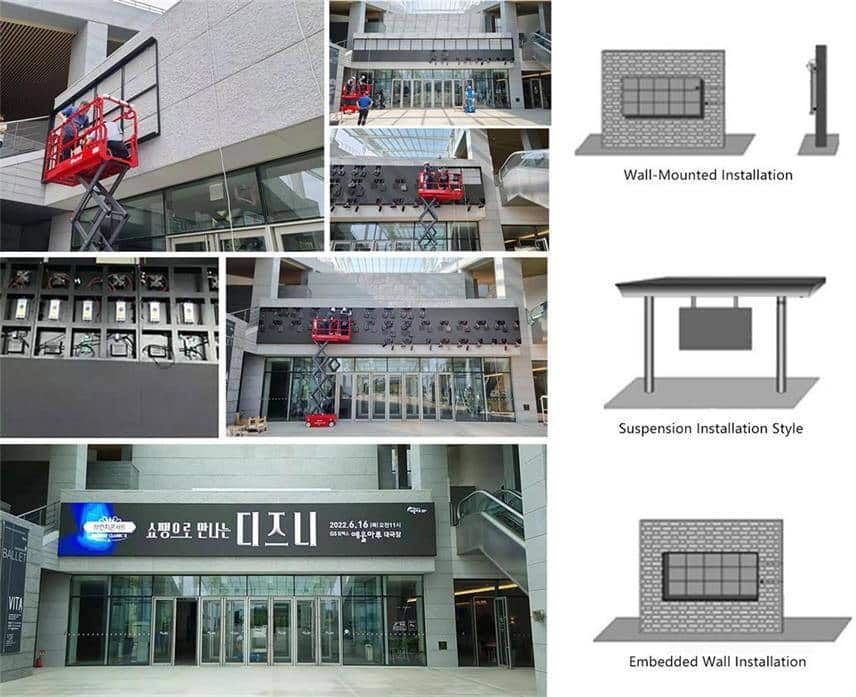

Kurulum Yöntemleri:
LED modül ön taraftaki vidalar vasıtasıyla kabine bağlanacaktır. Dış mekan kurulumu için bu yöntem güvenli ve güvenilir bir seçimdir.
Geleneksel dış mekan sabit LED ekranlarla karşılaştırıldığında duvara monte, asma ve duvara monte gömülü kurulum uygulamaları için tercih edilen seçimdir.
LED Giriş Ortamı İşlevini Gösterir
1. DVI arayüzü
DVI arayüzü, yani dijital video arayüzü.
2. VGA arayüzü
VGA arayüzü, VGA standardını kullanan bilgisayar çıktı verileri için özel bir arayüzdür.
3. HDMI arayüzü
HDMI arayüz standardıdır. Tam adı Yüksek Çözünürlüklü Multimedya Arayüzüdür.
4. SDI arayüzü
Kablo standardı olarak BNC arayüzlü koaksiyel kabloyu benimseyin.
5. USB arayüzü
Evrensel seri veriyolu.
6. WIFI işlevi ve bulut
LED ekranın video ve resim içeriğini hesaplama aracılığıyla uzaktan değiştirmek için WIFI işlevi ve bulut
Uygulama Alanları
Dış mekan ön bakım led ekran serisi ağırlıklı olarak kültür meydanları, trafik arterleri, istasyonlar, terminaller, bilgi merkezleri, eğlence mekanları, alışveriş merkezleri, ticari şehirler vb. gibi yerlerde açık hava reklamcılığı, bilgi yayıncılığı, gazetecilik ve iletişim için kullanılmaktadır.
Parametreler
Dış Mekan 960x960mm Ön Servis LED Ekranı | ||||||||
|---|---|---|---|---|---|---|---|---|
| Piksel Aralığı (mm) | P4 | 5.33 | P6.67 | P8 | P10 | P10 (DIP) | P16(DIP) | P8(DIP) |
| Modeli | P4 | P5.33 | P6.67 | P8 | P10 | P10DIP | P16D | P8DIP |
| Piksel Yapılandırması | SMD1921 | SMD1921 | SMD2727 | SMD3535 | SMD3535 | DIP346 | DIP346 | DIP246 |
| Yoğunluk (Piksel/㎡) | 62,500 | 35,156 | 22,498 | 15,625 | 10,000 | 10,000 | 3,906 | 15,625 |
| Modül Çözünürlüğü (Piksel) | 80×80 | 60×60 | 48×48 | 40×40 | 32×32 | 32×32 | 20×20 | 40×20 |
| Modül Boyutu (mm) | 320×320 | 320×320 | 320×320 | 320×320 | 320×320 | 320×320 | 320×320 | 320×160 |
| Sürüş Modu (Görev) | 1/10 | 1/8 | 1/6 | 1/5 | 1/2 | 1/4 | 1/1 | 1/5 |
| Dolap Boyutu (mm) | 960×960 | 960×960 | 960×960 | 960×960 | 960×960 | 960×960 | 960×960 | 960×960 |
| Dolap Ağırlığı (KG) | 30 | 30 | 30 | 30 | 30 | 40 | 40 | 40 |
| Parlaklık (CD/㎡) | ≥6.000 | ≥6.000 | ≥6.500 | ≥6.500 | ≥6.500 | ≥9.000 | ≥1.0000 | ≥9.000 |
| Görüş Açısı (°) | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 |
| Gri Sınıf (Bit) | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 |
| Çalışma Gücü | AC100-240V 50-60Hz | AC100-240V 50-60Hz | AC100-240V 50-60Hz | AC100-240V 50-60Hz | AC100-240V 50-60Hz | AC100-240V 50-60Hz | AC100-240V 50-60Hz | AC100-240V 50-60Hz |
| Maks. Güç Tüketimi (W/㎡) | 806 | 732 | 700 | 900 | 576 | 610 | 540 | 540 |
| Ortalama Güç Tüketimi (W/㎡) | 270 | 245 | 230 | 300 | 200 | 205 | 185 | |
| Çerçeve Frekansı (Hz) | ≥60 | ≥60 | ≥60 | ≥60 | ≥60 | ≥60 | ≥60 | ≥60 |
| Yenileme Frekansı (Hz) | ≥3.840 | ≥3.840 | ≥3.840 | ≥3.840 | ≥3.840 | ≥3.840 | ≥3.840 | ≥3.840 |
| Çalışma Sıcaklığı (°C) | -20~+60 | -20~+60 | -20~+60 | -20~+60 | -20~+60 | -20~+60 | -20~+60 | -20~+60 |
| Ömür Boyu (Saat) | 100,000 | 100,000 | 100,000 | 100,000 | 100,000 | 100,000 | 100,000 | 100,000 |
| Koruma Sınıfı | IP65(ön), IP54(arka) | IP65(ön), IP54(arka) | IP65(ön), IP54(arka) | IP65(ön), IP54(arka) | IP65(ön), IP54(arka) | IP65(ön), IP54(arka) | IP65(ön), IP54(arka) | IP65(ön), IP54(arka) |
Dış Mekan 1000x1000mm Ön Servis LED Ekranı
| Model numarası. | P3.91 | P4.81 |
| Piksel aralığı | 3,91 mm | 4,81 mm |
| Piksel yoğunluğu (nokta/m²) | 65536 | 14624 |
| LED bileşeni | SMD1921 | SMD1921 |
| Modül Boyutu | 250x250x17 mm | 250x250x17 mm |
| Modül Çözünürlüğü (noktalar) | 64x64 | 62x52 |
| Panel Boyutu | 1000x1000mm | 1000x1000mm |
| Panel Ağırlığı (Al çerçeve) | 45 kg | 45 kg |
| Parlaklık | ≥5500nit | ≥5500nit |
| En iyi izleme mesafesi | ≥3 m | ≥4 m |
| Maksimum güç tüketimi | ≤1000W/m2 | ≤1000W/m2 |
| Sürüş yöntemi | 1/16 | 1/ 13 |
| Görüş açısı | 140°(Y) / 140°(D) | |
| Bakım | Ön arka | |
| Kontrol metodu | Senkron/kablosuz kontrol sistemi | |
| Çalışma voltajı | AC220V/110V±10% | |
| Çalışma sıcaklığı | -20°C~+50°C±10% | |
| Çalışma nemi | 10% ~ 95% | |
| MTBF | 10.000 saat | |
| Çerçeve Frekansı | 50/60Hz | |
| Yenileme Sıklığı | >1920Hz | |
| IP derecesi | IP65 | |
| Etkili iletişim Mesafe (röle olmadan) | Korumasız bükümlü çift net hat iletim mesafesi: 100M, maksimum iletim mesafesi: 130M; Çok modlu optik fiber: 500M; Tek modlu optik fiber: 10KM | |
| Video işlemciyle sinyal kabul etme | PAL/NTSC/SECAM,S-Video;VGA;RGB;HDMI,DVI,Kompozit Video;SDI,DP vb. | |
| Sistem işletim platformu | WINDOWS(WINXP,WIN7/8/10) ve ikincil geliştirme için arayüzler | |
